两种光控继电器电路图

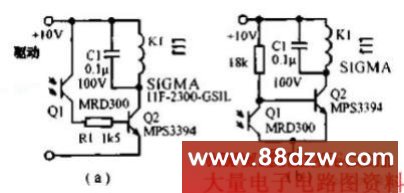

文章摘要：两种光控继电器电路如下图所示，该电路为简单的光控继电器，继电器工作电流为5mA，内阻2300Ω，光敏晶体管的光电转换灵敏度为4μA/ft/cd时，若有125ft/cd的亮度，继电器就可以工作。（a）电路为光照继电器通电电路，（b）电路为光照继电器断电电路。

两种光控继电器电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com
两种光控继电器电路如下图所示，该电路为简单的光控继电器，继电器工作电流为5mA，内阻2300Ω，光敏晶体管的光电转换灵敏度为4μA/ft/cd时，若有125ft/cd的亮度，继电器就可以工作。（a）电路为光照继电器通电电路，（b）电路为光照继电器断电电路。
