晶闸管可控硅可控整流电路图

文章摘要：可控整流电路的作用是把交流电变换为电压值可以调节的直流电。图20－1所示为单相半控桥式整流实验电路。主电路由负载RL（灯炮）和晶闸管T1组成，触发电路为单结晶体管T2及一些阻容元件构成的阻容移相桥触发电路。改变晶闸管T1的导通角，便可调节主电路的可控输出整流电压（或电流）的数值，这点可由灯炮负载的亮度变化看出。晶闸管导通角的大小决定于触发脉冲的频率f ，由公式图1 单相半控桥式整流实验电路可知，当单结晶体管的分压比η（一般在0.5～0.8之间）及电容C 值固定时，则频率f 大小由R 决定，因此，通过调节电位器Rw，使可以改变触发脉冲频率，主电路的输出电压也m随之改变，从而达到可控调压的目的。用

晶闸管可控硅可控整流电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

　　可控整流电路的作用是把交流电变换为电压值可以调节的直流电。图20－1所示为单相半控桥式整流实验电路。主电路由负载RL（灯炮）和晶闸管T1组成，触发电路为单结晶体管T2及一些阻容元件构成的阻容移相桥触发电路。改变晶闸管T1的导通角，便可调节主电路的可控输出整流电压（或电流）的数值，这点可由灯炮负载的亮度变化看出。晶闸管导通角的大小决定于触发脉冲的频率f ，由公式

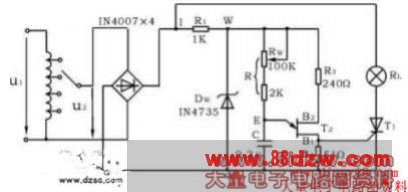

　　图1 单相半控桥式整流实验电路

　　可知，当单结晶体管的分压比η（一般在0.5～0.8之间）及电容C 值固定时，则频率f 大小由R 决定，因此，通过调节电位器Rw，使可以改变触发脉冲频率，主电路的输出电压也m随之改变，从而达到可控调压的目的。

　　用万用电表的电阻档（或用数字万用表二极管档）可以对单结晶体管和晶闸管进行简易测试。

　　图2 为单结晶体管BT33管脚排列、结构图及电路符号。好的单结晶体管PN结正向电阻REB1、REB2均较小，且REB1稍大于REB2，PN结的反向电阻RB1E、RB2E均应很大，根据所测阻值，即可判断出各管脚及管子的质量优劣。

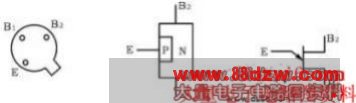

　　图 2 单结晶体管BT33管脚排列、结构图及电路符号

　　图3 为晶闸管3CT3A管脚排列、结构图及电路符号。晶闸管阳极（A）— 阴极（K） 及阳极（A） — 门极（G） 之间的正、反向电阻RAK、RKA、RAG、RGA均应很大，而G— K之间为一个PN结，PN结正向电阻应较小，反向电阻应很大。

　　图3 晶闸管管脚排列、结构图及电路符号
