  本例介绍的纺织机探纬器电路,采用光电控制方式,可作为进口喷气式无梭纺织机探纬器的维修替代电路。

  电路工作原理

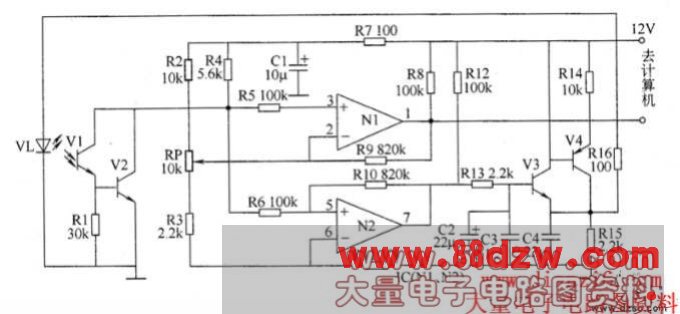

  该纺织机探纬器电路由光电信号检测放大电路和LED驱动电路组成,如图所示。



  光电信号检测放大电路由红外光敏晶体管V1与V2、电阻器R2~R5与R7~R9 电位器RP、电容器C1和运算放大器集成电路IC(N1、N2)内部的N1组成。

  LED驱动电路由红外发光工极管VL,晶体管V3、V4,电阻器R2~R4、R6、R10~R16,电位器RP,电容器C2~C4和IC内部的运算放大器N2组成。

  VL和V1安装在纺织机的钢筘上。在织布机织布时,计算机系统发出指令,织布机动作一次,一根纬线的喷气沿钢筘送行。

  在纺织机有纬线送行时,VL发出的红外光被遮挡住,使V1集电极电位上升,N1和N2输出高电平,N1输出的高电平作为计算机的采样信号,计算机指挥纺织机继续工作;N2输出的高电平使V3和V4的导通能力增强,VL的工作电流上升为40mA左右。

  当纺织机无纬线送行时,V1受VL发射的红外光照射而导通,使N1和N2均输出低电平。N1输出的低电平经计算机采样后发出停机指令,使纺织机停止工作并报警;N2输出的低电平使V3和V4的导通能力减弱,VL的工作电流由40mA降至20mA。

  RP用来设定N1和N2反相输人端的基准电压。

  元器件选择

  R1~R15均选用1/4W金属膜电阻器;R16选用1W的金属电阻器。

  RP选用小型合成碳膜电位器或可变电阻器。

  C1选用耐压值为25V的铝电解电容器;C2选用耐压值为50V的铝电解电容器;C3和C4选用独石电容器或涤纶电容器。

  VL选用HG421~HG423型硅红外发光二极管。

  V1选用3DU41~3DU43型硅红外光敏晶体管;V2和V3均选用58050型硅NPN晶体管;V4选用58550型硅PNP晶体管。

  IC选用LM393型集成运算放大器。
