由KD704/KD705构成的射频遥控发射、接收电路图

[02-26 03:44:26]   来源：http://www.88dzw.com  遥控电路（综合)电路图   阅读：8860次

文章摘要：相关元件PDF下载：KD705 KD704 KD704/KD705是一对专门为电风扇和电灯设计的射频遥控发射/接收CMOS大规模集成电路。KD704/705外形引脚图KD704内部原理框图KD705内部原理框图KD704构成的射频遥控发射电路：KD705构成的射频遥控接收电路：

由KD704/KD705构成的射频遥控发射、接收电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载：


KD705   KD704

KD704/KD705是一对专门为电风扇和电灯设计的射频遥控发射/接收CMOS大规模集成电路。

KD704/705外形引脚图

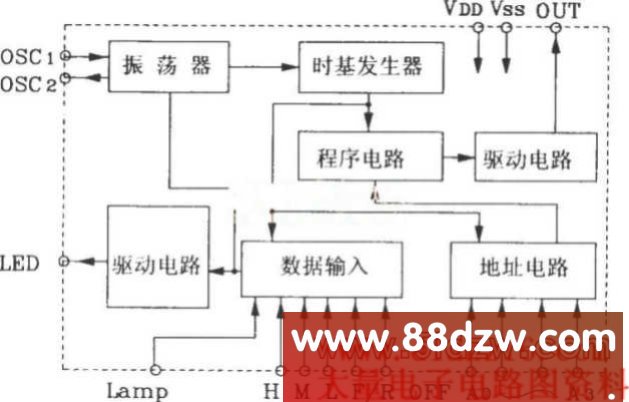

KD704内部原理框图

KD705内部原理框图

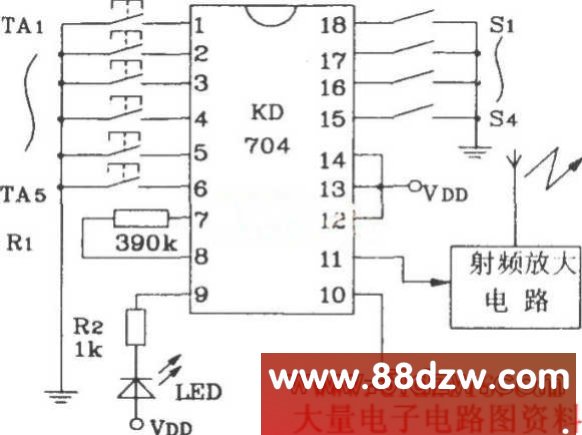

KD704构成的射频遥控发射电路：

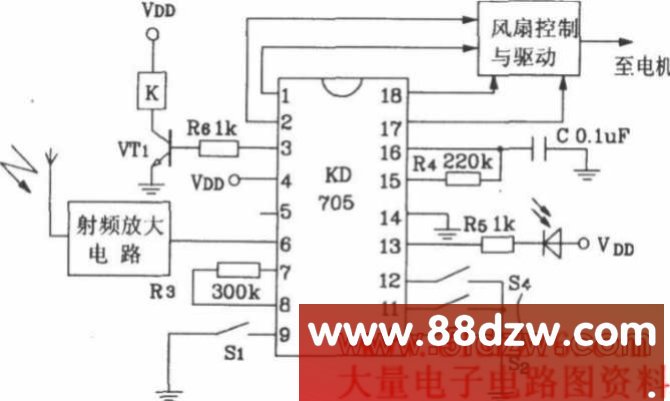

KD705构成的射频遥控接收电路：
