笔者用卫星接收机为两台电视机提供信号，一台电视机放在客厅，另一台电视机连同卫星接收机放在卧室。在卧室内收看电视节目换台方便，但在客厅内收看电视节目时，换台就费事了，需手拿遥控器，到卧室换一下台，再回到客厅观看节目，很费事。为了方便收视，笔者设计制作了一套远距离红外遥控装置，经实际使用，效果良好。
　　该电路的原理和制作过程如下：

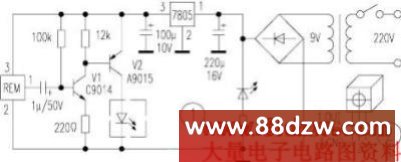

　　红外接收头ＲＥＭ可选用通用一体化红外接收头，外形如图１，ＲＥＭ收到的红外遥控信号经Ｖ１、Ｖ２放大后推动红外发射管工作。图１虚线以外部分放在客厅，红外发射二极管用同轴电缆与接收部分相连后，置于卧室卫星接收机前适当的隐蔽处。
　　有了这套装置，便可以拿着遥控器方便地在客厅里选看需收视的电视节目了。
