本人曾购买过一种遥控电动窗帘，原控制部分采用红外线遥控，其遥控范围有限，使用不方便。为此对其进行改造，采用无线遥控替代原控制部分，经使用效果很好，下面介绍该电动窗帘的电路原理，供读者参考。

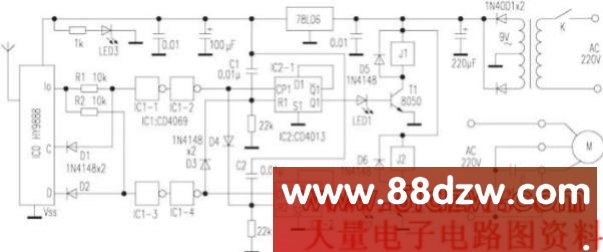

    该装置发射／接收部分改用Ｔ９６６／Ｔ９８８多路无线发收模块。发射部分采用Ｔ９６６两键式发射器成品，接收部分工作原理见图。
    接通电源，ＩＣ２被复位，Ｑ１、Ｑ２输出低电平，Ｔ１、Ｔ２截止，Ｊ１、Ｊ２不吸合，电机Ｍ不工作，窗帘停止不动。按动遥控发射键Ｃ，此时ＩＣ０的Ｃ端输出高电平，Ｄ１截止，Ｉ０端输出的高电平经ＩＣ１－１、ＩＣ１－２整形送入ＩＣ２－１的ＣＰ１端，使Ｑ１翻转输出高电平，Ｔ１导通，Ｊ１吸合，电机正转，窗帘合上。若再次按动发射键Ｃ，则Ｑ１再次翻转输出低电平，Ｊ１释放，窗帘停止运动。若在电机正转时，窗帘合上过程中，按动发射键Ｄ，同样Ｄ２截止，Ｉ０端输出的高电平经ＩＣ１－３、ＩＣ１－４整形送入ＩＣ２－２的ＣＰ２端，并通过Ｄ３使ＩＣ２－１的Ｒ１端呈现高电平，ＩＣ２－１被强制复位，Ｊ１释放。同时Ｑ２翻转输出高电平，Ｔ２导通，Ｊ２吸合，电机反转，窗帘打开。同样，再次按动Ｄ键，Ｑ２再次翻转输出低电平，窗帘停止运动。如此通过两键可任意实现窗帘的打开、合上、停止，非常方便。

                                                                    
