在电子电路中，电位器的使用非常普遍，许多电量的调整都是调整电阻进行的。本文介绍的无线遥控电阻网络，通过两个控制键，使电阻网络的阻值增加或减小，共有１６种阻值变化。可像电位器一样，用于自动控制系统、电子仪表、医疗仪器、交流调压、电子玩具及音响设备的音量调整等场合。

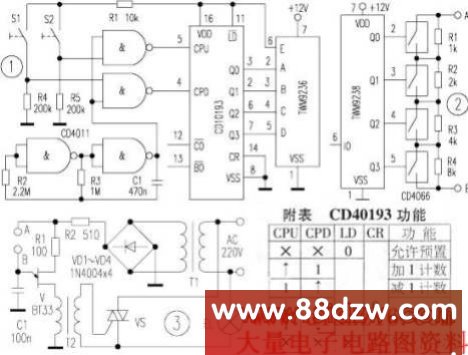

    发射电路如图１所示。ＣＤ４０１９３为双时钟４位二进制同步加／减法计数器，其功能如附表。ＣＰＵ是加法时钟脉冲输入端，ＣＰＤ是减法时钟脉冲输入端，当依次输入０～１５个计数脉冲时，其输出端Ｑ３～Ｑ０按００００～１１１１（加法）或１１１１～００００（减法）顺序变化。此二进制数据加至无线发射组件ＴＷＨ９２３６（含内藏天线）的Ｄ～Ａ端，由内藏天线向外发射。ＣＤ４０１１片的两个与非门组成超低频振荡器，向ＣＤ４０１９３的ＣＰＵ或ＣＰＤ端提供计数脉冲；另两个与非门组成加、减计数门，当按Ｓ１时减法计数门被打开，ＣＤ４０１９３进行减计数，按Ｓ２时加法计数门被打开，ＣＤ４０１９３进行加计数。ＣＤ４０１１、ＣＤ４０１９３的工作电压为５Ｖ，由发射组件ＴＷＨ９２３６内部稳压后，通过Ｅ端送出。超低频振荡器的频率取０．５～２Ｈｚ为宜。
    接收电路如图２所示，ＴＷＨ９２３８为无线接收组件（含内藏天线），其接收频率已在出厂时与发射组件ＴＷＨ９２３６配对调好。Ｑ３～Ｑ０输出电平与发射组件ＴＷＨ９２３６的Ｄ～Ａ端输入端一一对应，通过四双向模拟电子开关ＣＤ４０６６中的四个开关的通断，来控制由Ｒ０１～Ｒ０４构成的电阻网络的阻值ＲＡＢ。Ｒ０１～Ｒ０４按二进制数位取值，共有１６种阻值变化，进行加计数时ＲＡＢ按１５ｋΩ～０变化；进行减计数时ＲＡＢ按０～１５ｋΩ变化，步长值均为１ｋΩ。在具体应用中，可按１２４８的比例改变Ｒ０１～Ｒ０４的取值，以获得适当的ＲＡＢ值及步长值。
    图３是一个具体应用电路，其中Ａ、Ｂ两端分别与图２的Ａ、Ｂ两端相连，按动图１中的Ｓ１或Ｓ２可调整灯泡ＥＬ的发光强度。Ｖ（ＢＴ３３）、Ｃ１、ＲＡＢ（电阻网络）等构成双向可控硅ＶＳ的触发电路，当ＲＡＢ选不同阻值时，Ｃ１就有不同的充电电流，使ＶＳ的导通角改变，因而可调整ＥＬ的亮度。
