简易通用型红外遥控接收电路
[01-26 02:39:21] 来源:http://www.88dzw.com 遥控电路(综合)电路图 阅读:8352次
文章摘要:相关元件PDF下载:IC4069 现在家庭中TV、VCD、VCR等红外遥控发射器拥有量较普遍,本电路针对它们的性能而构思,使遥控发射器发挥另一用途:发射红外信号,控制照明灯具,其控制距离>8米。 电路原理: 本电路见图1,主要由红外接收头和IC4069组成的红外控制开关电路。红外接收头静态时输出高电平。当收到遥控发射器送来的红外脉冲信号时,接收头的第脚输出低电平(脉冲信号)。经ICa整形、放大、倒相而得到负脉冲信号,再由D5、C4、R3检波,延时送至ICb(达到反相器的阈值电压),致使ICb输出低电平,然后C4端电压经R3放电,使ICb输入端低于反相器的阈值电压,ICb输出端恢复高
简易通用型红外遥控接收电路,标签:电路图讲解,电路图练习,http://www.88dzw.com相关元件PDF下载:
IC4069
现在家庭中TV、VCD、VCR等红外遥控发射器拥有量较普遍,本电路针对它们的性能而构思,使遥控发射器发挥另一用途:发射红外信号,控制照明灯具,其控制距离>8米。

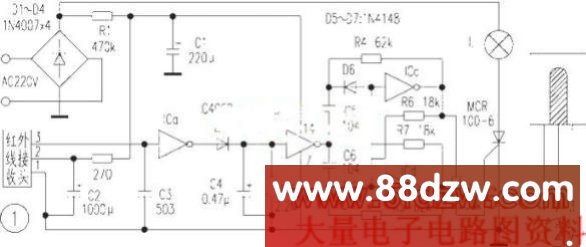

电路原理: 本电路见图1,主要由红外接收头和IC4069组成的红外控制开关电路。红外接收头静态时输出高电平。当收到遥控发射器送来的红外脉冲信号时,接收头的第脚输出低电平(脉冲信号)。经ICa整形、放大、倒相而得到负脉冲信号,再由D5、C4、R3检波,延时送至ICb(达到反相器的阈值电压),致使ICb输出低电平,然后C4端电压经R3放电,使ICb输入端低于反相器的阈值电压,ICb输出端恢复高电平。这样,每按动一次红外发射器,在IC6输出端就得到一个负脉冲信号,去触发由ICc和ICd组成的双稳态电路,促使双稳态电路翻转,输出H或L电平,通过R8控制单向可控硅的导通或截止,进而控制灯具的亮与灭。
220V交流电经D1~D4、R1和C1整流、降压,为电路提供+5V直流电压。
调试及注意事项: 只要元件安装无误,即可通电测量TC4069第脚电压,一般为+5V左右。若电压过低,适当调整R1阻值。本电路空耗极微,实测功耗低于1/2W。注意:电路板带高压,测试时务必谨慎,以防触电。
元器件选择: 红外接收头的直流内阻较高,工作电压+5V(见图2)。单向可控硅SCR应与所选用白炽灯功率相当,以防过流击穿。
