东芝2500XH枕校电路

文章摘要：相关元件PDF下载：A1012 C1740 A1015 C2878A 和东芝2500XH枕校电路相同的还有：东芝2506XH、2800XH、2806XH等。 场锯齿波电压经PD02的（3）脚、RD17、CD14、RD16、RD19、CD10送到QD03的B极。QD04为50Hz/60Hz切换电子开关，在50Hz时，QD04截止，而在60Hz时，QD04导通，RD19被短路，送到QD03B极的锯齿波幅度增大。 QD03为场抛物波电压形成管，在C极输出下凹的抛物波电压，经RD51幅度调节后加到QD02的B极，QD02、QD01为抛物波放大管，RD50为行幅调节电

东芝2500XH枕校电路,标签：电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载：

A1012   C1740   A1015   C2878A

    和东芝2500XH枕校电路相同的还有：东芝2506XH、2800XH、2806XH等。

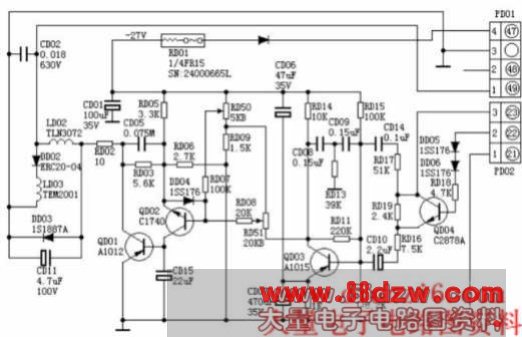

    场锯齿波电压经PD02的（3）脚、RD17、CD14、RD16、RD19、CD10送到QD03的B极。QD04为50Hz/60Hz切换电子开关，在50Hz时，QD04截止，而在60Hz时，QD04导通，RD19被短路，送到QD03B极的锯齿波幅度增大。
    QD03为场抛物波电压形成管，在C极输出下凹的抛物波电压，经RD51幅度调节后加到QD02的B极，QD02、QD01为抛物波放大管，RD50为行幅调节电位器。QD01的C极输出9V（峰-峰值）的下凹抛物波电压，经RD02、LD02、PD01的（1）脚加到行偏转电路，对行偏转电流进行调制，从而校正了枕形失真。
