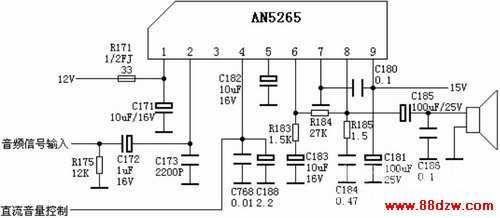

AN5265伴音电路
[09-13 20:27:57] 来源:http://www.88dzw.com 遥控电路(综合)电路图 阅读:8222次
文章摘要:相关元件PDF下载:AN5265 AN5265引脚功能及参考电压:1脚:12V——前置级电源2脚:5V——音频信号输入端3脚:0V——静音控制端(高电平时静音)4脚:0.1V——音量控制电压输入端5脚:7V——滤波端6脚:7.4V——负反馈输入端7脚:0V——地8脚:7.5V——功率放大器输出端9脚:15V——功放级电源
AN5265伴音电路,标签:电路图讲解,电路图练习,http://www.88dzw.com相关元件PDF下载:
AN5265
AN5265引脚功能及参考电压:
1脚:12V——前置级电源
2脚:5V——音频信号输入端
3脚:0V——静音控制端(高电平时静音)
4脚:0.1V——音量控制电压输入端
5脚:7V——滤波端
6脚:7.4V——负反馈输入端
7脚:0V——地
8脚:7.5V——功率放大器输出端
9脚:15V——功放级电源
