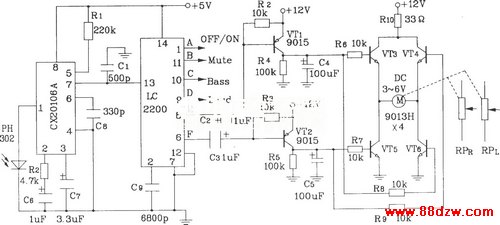

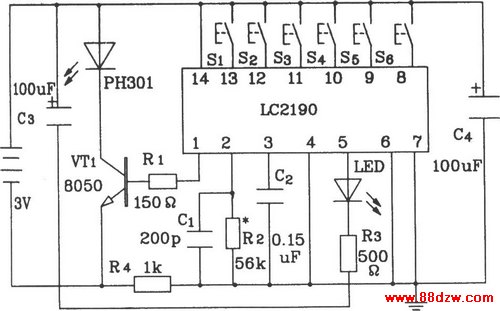

LC2200构成收录机音量遥控控制电路图
[09-13 20:28:58] 来源:http://www.88dzw.com 遥控电路(综合)电路图 阅读:8148次
文章摘要:相关元件PDF下载:LC2200 LC2190 LC2190/2200遥控编码发射/接收专用集成电路是LC219/220A的改进型。它增加了译码和误码识别重复比较功能,因此可有效地防止误码动作。LC2190外形引脚图LC2200外形引脚图LC219内部原理框图LC2200A内部原理框图主要电气参数 LC2190发射芯片工作振荡频率为80kHz;输入占空比为1:1、f=40kHz的方波脉冲;输出脉冲串之间的重复频率由CT端所接电容决定,一般为3~5Hz;工作电压范围为2.5~3.5V,典型值为+3V;静态电源电流小于1μA,输出可驱动中功率晶体管而获较大的发射电流。LC2200接收芯
LC2200构成收录机音量遥控控制电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com相关元件PDF下载:
LC2200 LC2190
LC2190/2200遥控编码发射/接收专用集成电路是LC219/220A的改进型。它增加了译码和误码识别重复比较功能,因此可有效地防止误码动作。

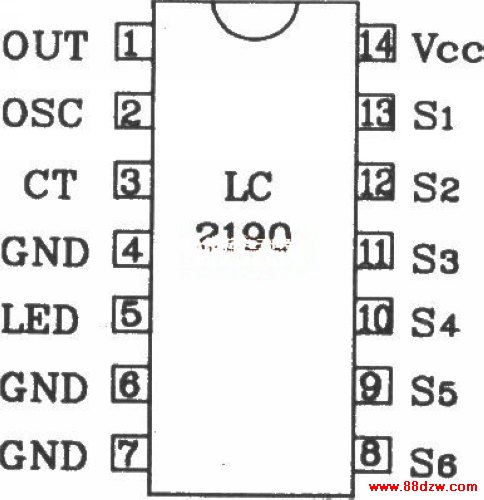

LC2190外形引脚图

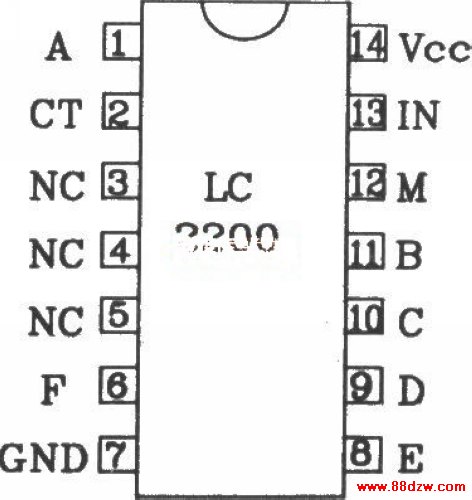

LC2200外形引脚图

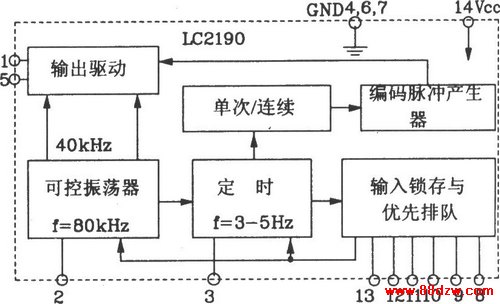

LC219内部原理框图

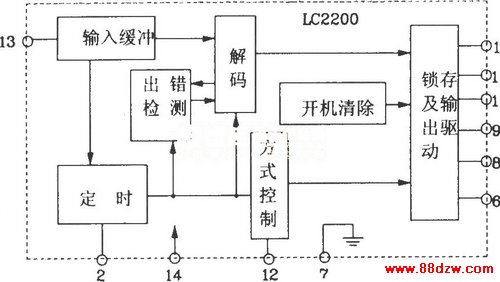

LC2200A内部原理框图
主要电气参数
LC2190发射芯片工作振荡频率为80kHz;输入占空比为1:1、f=40kHz的方波脉冲;输出脉冲串之间的重复频率由CT端所接电容决定,一般为3~5Hz;工作电压范围为2.5~3.5V,典型值为+3V;静态电源电流小于1μA,输出可驱动中功率晶体管而获较大的发射电流。LC2200接收芯片电源电压范围为3~9v,典型值为+5V;静态电源电流小于5μV;每路输出驱动电流IoH≥2mA,10L≥1mA,可直接驱动NPN晶体管、LED及小功率可控硅。
