TC915OP遥控微处理器集成电路图
[09-13 20:30:58] 来源:http://www.88dzw.com 遥控电路(综合)电路图 阅读:8388次
文章摘要:TC915OP是一块遥控微处理器,主要用来处理来自遥控接收器的脉冲,经解码和变换后去控制各个受控电路,该电路主要用于具有遥控控制功能的各种音响系统中。1.TC915OP内电路方框图及引脚功能TC915OP集成电路内电路主要由遥控脉冲识别、检码、时钟振荡、计数器、寄存器及输出驱动等电路组成。其集成块的内电路方框图及引脚功能如图1所示。各引脚典型工作电压见表1所列。表1 TC915OP工作电压表图1 TC9150P集成块的内电路方框图及引脚功能2.TC915OP典型应用电路TC915OP集成块的典型应用电路如图2所示。电路中IC1用于接收红外遥控信号,IC3专用于音量遥控。与TC915OP相配合的
TC915OP遥控微处理器集成电路图,标签:电路图讲解,电路图练习,http://www.88dzw.comTC915OP是一块遥控微处理器,主要用来处理来自遥控接收器的脉冲,经解码和变换后去控制各个受控电路,该电路主要用于具有遥控控制功能的各种音响系统中。
1.TC915OP内电路方框图及引脚功能
TC915OP集成电路内电路主要由遥控脉冲识别、检码、时钟振荡、计数器、寄存器及输出驱动等电路组成。其集成块的内电路方框图及引脚功能如图1所示。各引脚典型工作电压见表1所列。

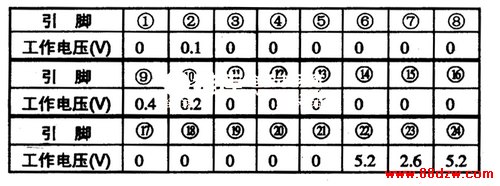

表1 TC915OP工作电压表

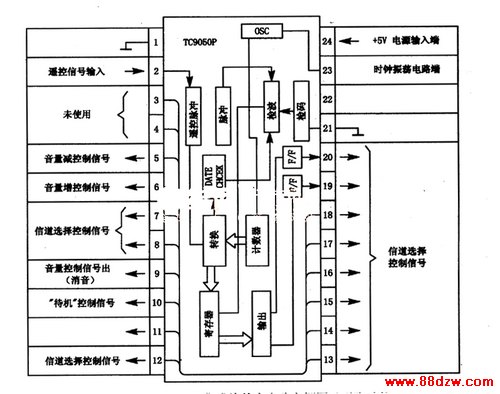

图1 TC9150P集成块的内电路方框图及引脚功能
2.TC915OP典型应用电路
TC915OP集成块的典型应用电路如图2所示。电路中IC1用于接收红外遥控信号,IC3专用于音量遥控。与TC915OP相配合的遥控发射器芯片为TC9153。

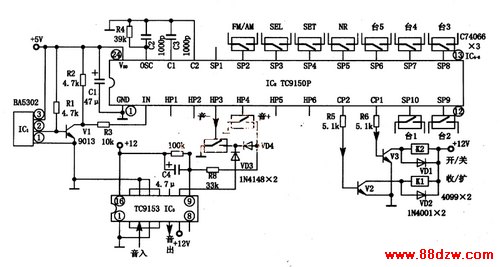

图2 TC9150P集成块的典型应用电路
3.电路工作过程
当按下遥控器某键时,红外信号经IC1接收处理后送TC915OP进行解码,随后在相应的输出端输出高电平控制后级。
4.故障检修提示
收/扩音不能切换,应先检查TC915OP⑨脚输出的电平是否对;开/关机功能失效,应检查⑩脚输出的电平;音量不能调,应检查⑤、⑥脚电平及TC9153组成的电路。
