采用单片IC使电路简化的红外遥控接收电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com电路的功能

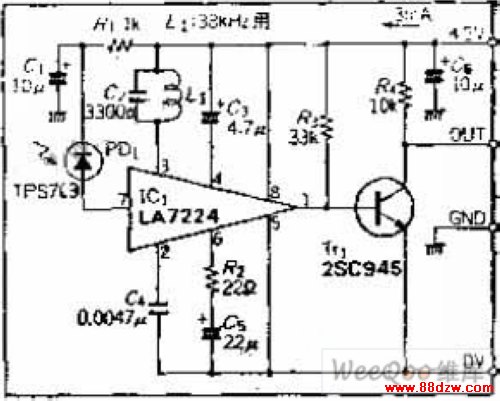

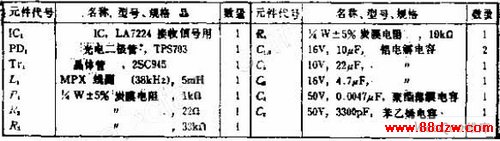

在音频和视频设备中,广泛应用红外遥控,基截止波大多采用38KHZ,用发送短脉冲串的方式进行数据传输。本电路采用了LA7224,它把接收信号所需的前置放大器、峰值保持电路、积分电路等集成在一个芯片上,使整个电路得以简化。
电路工作原理
以电流形式取出硅光二极管接收红外光。由于信号很微弱,大约需要放大60DB。为了改善S/N,用L1和C2组成的谐振回路取出载波,经过限幅电路对基进行峰值保持。C4是积分电容,根据厂家要求,容量选为0.0047UF。
从输出引线1处可得到经过波形整形的输出信号。TR1成截止状态时,输出“H”电平。
检波灵敏度因传感器的品种而异。引线端子3在50MVP-P以上时进行检波。
谐振回路使用5MH线圈,可直接采用立体声多路调制器用的线圈。
