文章摘要：运动物体探测器电路图如下所示：上图是超声波接收与信号处理电路.其发射电路图如下

运动物体探测器电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

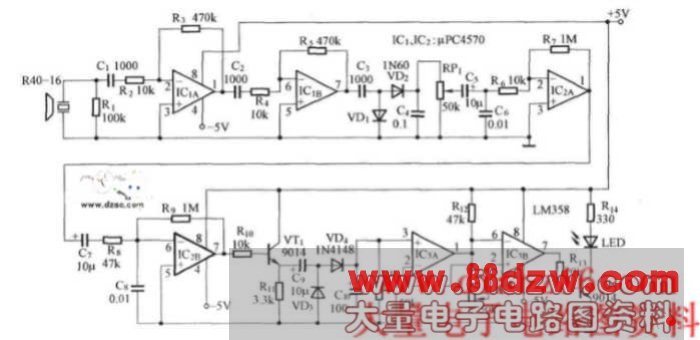

运动物体探测器电路图如下所示：

　　上图是超声波接收与信号处理电路.其发射电路图如下
