TC9012F构成的典型红外发射应用电路图
[07-31 03:04:45] 来源:http://www.88dzw.com 红外线热释遥控电路图 阅读:8980次
文章摘要:相关元件PDF下载:TC9012F TC9012是一种专用的戏外遥控编码发射。其内部包括振荡器、分频器时序产生器、系统码锁存、数据寄存、键扫描输入、键扫描输出、载波控制及输出单元。其内部设置了8位系统码,可实现256只发射器同时同点操作发射而互不干扰。 TC9012F外形引脚图 TC9012内部原理框图TC9012F构成的典型红外发射应用电路如下图所示:
TC9012F构成的典型红外发射应用电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com相关元件PDF下载:
TC9012F
TC9012是一种专用的戏外遥控编码发射。其内部包括振荡器、分频器时序产生器、系统码锁存、数据寄存、键扫描输入、键扫描输出、载波控制及输出单元。其内部设置了8位系统码,可实现256只发射器同时同点操作发射而互不干扰。

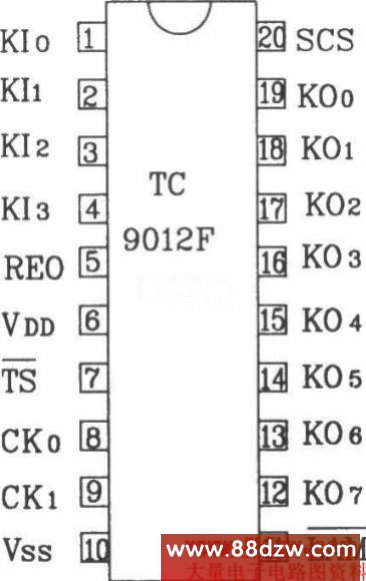

TC9012F外形引脚图

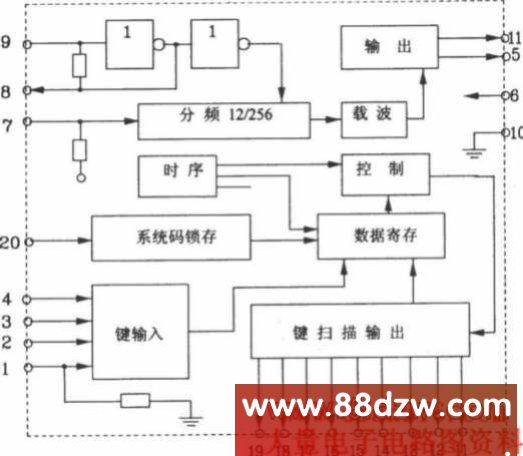

TC9012内部原理框图

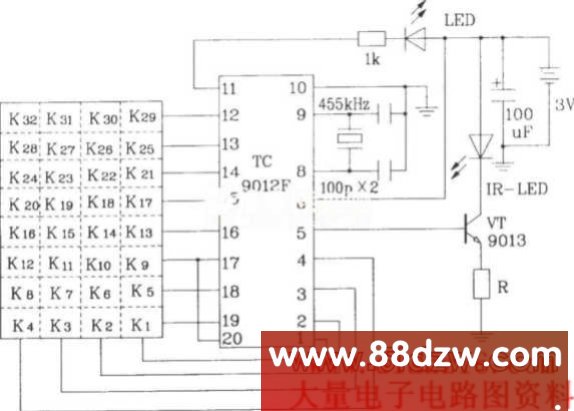

TC9012F构成的典型红外发射应用电路如下图所示:
Tag:红外线热释遥控电路图,电路图讲解,电路图练习,电子电路图 - 遥控电路图 - 红外线热释遥控电路图
