多功能视力保护器
[07-10 03:25:20] 来源:http://www.88dzw.com 红外线热释遥控电路图 阅读:8519次
文章摘要:相关元件PDF下载:CX20106 CD4069 CD4011 PH302 9013 8550 9300 该电路由红外发射器,红外接收器,测光电路,定时电路和报警声电路组成.红外发射器是一个调制型发射电路,由主振电路,调制电路和放大发送电路组成.如下图所示红外接收器由红外接收管PH302和红外接收专用电路CX20106组成.测光电路由光敏电阻R12,反相器F6,VT4,VT5和发光管LED(黄)等组成.定时电路由F10,R23,C11,输出电路,VT8及指示灯LED(绿)组成.F10,R23,C11组成一个单稳态触发器.
多功能视力保护器,标签:电路图讲解,电路图练习,http://www.88dzw.com相关元件PDF下载:
CX20106 CD4069 CD4011 PH302 9013 8550 9300
该电路由红外发射器,红外接收器,测光电路,定时电路和报警声电路组成.
红外发射器是一个调制型发射电路,由主振电路,调制电路和放大发送电路组成.如下图所示

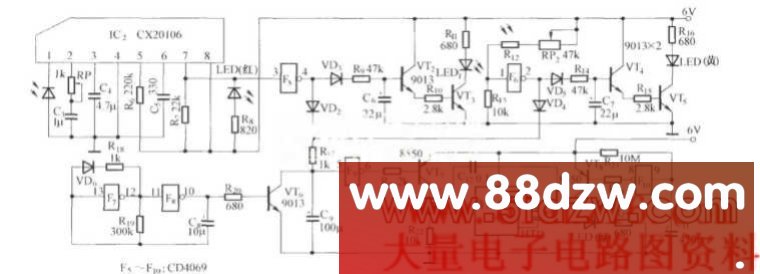

红外接收器由红外接收管PH302和红外接收专用电路CX20106组成.
测光电路由光敏电阻R12,反相器F6,VT4,VT5和发光管LED(黄)等组成.
定时电路由F10,R23,C11,输出电路,VT8及指示灯LED(绿)组成.F10,R23,C11组成一个单稳态触发器.
