可遥控负载保护器
[09-13 20:33:47] 来源:http://www.88dzw.com 红外线热释遥控电路图 阅读:8351次
文章摘要:相关元件PDF下载:NE555 7812 CD4027 LM324 可负载保护器的主要功能有:(1)当电源电压过低或过高时自动切断负载电源;(2)当电源电压恢复正常时,自动接通负载电源;(3)提供电压正常指示,当电压过低或过高时指示灯熄灭;(4)使用遥控器远距离控制电源通、断。遥控负载保护器的框图:遥控发射器:遥控接收与负载保护电路:
可遥控负载保护器,标签:电路图讲解,电路图练习,http://www.88dzw.com相关元件PDF下载:
NE555 7812 CD4027 LM324
可负载保护器的主要功能有:(1)当电源电压过低或过高时自动切断负载电源;(2)当电源电压恢复正常时,自动接通负载电源;(3)提供电压正常指示,当电压过低或过高时指示灯熄灭;(4)使用遥控器远距离控制电源通、断。

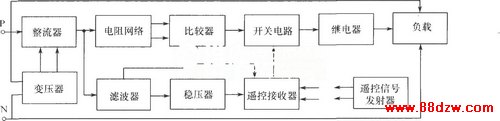

遥控负载保护器的框图:

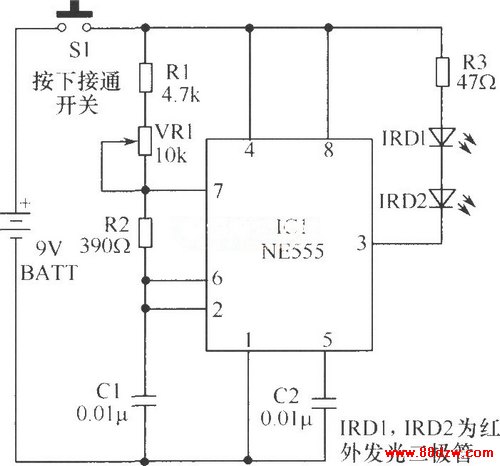

遥控发射器:

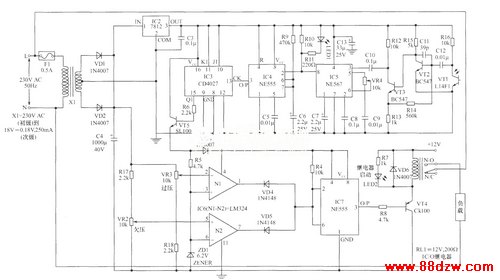

遥控接收与负载保护电路:
