用SR5553的红外传感自动开机控制电路,标签：电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载：

SR5553   P2288   KD-15   9013   9012   8550

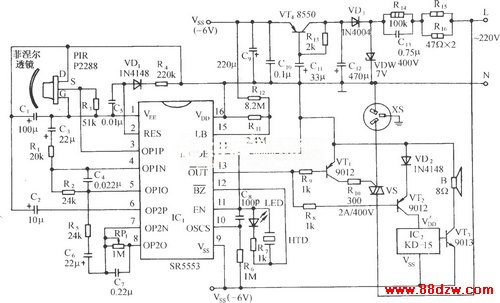

         如图所示电路，它包括热释电红外传感头、红外传感控制电路、可控硅控制电路、乐曲发声电路和交流降压整流电路等。该控制电路可用于自动风扇开机、自动门、节能灯、保安、自动解说等的控制。热释电红外传感头包括热释电红外传感器P2288和菲涅尔光学透镜。后者用来将人体辐射出的红外线能量集聚起来，提高探测距离。菲涅尔透镜有各种不同的规格，常见的有Q-6型、Q1A型和Q-8型等。为使能量进行最大的聚集，要求透镜面与红外传感器保持一定的距离，不同的透镜其聚光距离是不同的。二者的合理配置和安装可使探测距离大大提高。P2288将探测到的行人辐射出的红外信号，经过滤光、场效应管(FET)的阻抗匹配和放大后，由源极S输出并加至IC1的信号输入端(OP1P)3脚。
