　　此电容测量电路的测量原理是被测电容Cx充、放电而形成三角波，测量三角波的振荡周期就可知电容量的大小。由A1可构成密勒积分电路，经A2构成的施密特电路形成正反馈而产生振荡。其振幅由R4和R3决定，等于电源电压的1/3。Cx的充电电流由电源电压和R2决定，放电电流由电源电压和(R1+R2)决定。从原理上讲，振荡周期应不受电源电压的影响，但实际上，由于A2差动输入电压的限制与晶体管驱动电路的常数等影响，故不允许电源电压大幅度的变动。电源电压的范围为±13~±15V，正、负电源电压的绝对值需要相等。lm741 pdf datasheet 。

　　不接电容Cx时，A2以延迟约20μS的时间进行振荡，可以计算出Cx对此进行补偿。Cx电容量为1000μF时的测量时间为10S。若R1和R2采用1KΩ的电阻，则测量时间可缩短到1/10。

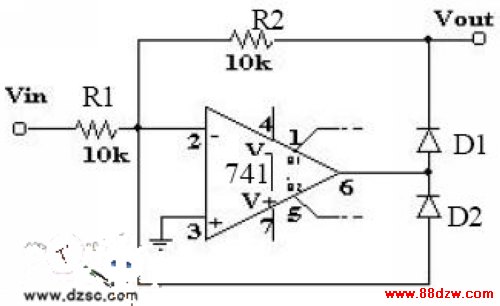

　　图：lm741的应用电路
