由ZHF-9901和ZHJ-9902组成的电路

文章摘要：相关元件PDF下载：ZHF-9901 ZHF-9902 NE555 集成化红外遥控模块是一种集成度较高,功能齐全的红外遥控模块.ZHF-9901/03/05是发射模块,ZHJ-9902/04/06是接收模块.(b)是由ZHF-9901组成的单按键式单路红外遥控发射器。c)所示电路是由ZHJ-9902组成的红外接收电路。

由ZHF-9901和ZHJ-9902组成的电路,标签：电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载：

ZHF-9901   ZHF-9902   NE555

集成化红外遥控模块是一种集成度较高,功能齐全的红外遥控模块.ZHF-9901/03/05是发射模块,ZHJ-9902/04/06是接收模块.

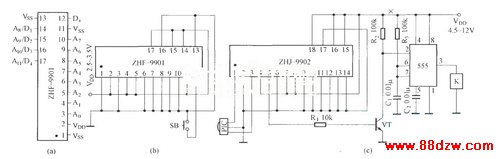

(b)是由ZHF-9901组成的单按键式单路红外遥控发射器。

c)所示电路是由ZHJ-9902组成的红外接收电路。
