通用红外遥控40HZ载波信号发生电路图

文章摘要：通用红外遥控电路40KHz载波信号产生电路PT2262用作红外发射器的电路，当S1~S4任意一个或几个按下时，PT2262加电电工作，开始输出脉冲数据流。同时，由CD4011：CD4011：B组成脉冲振荡器也开始振荡，振荡频率可由22Ω电位器精确调整为40KHz，此频率即为红外载波频率。PT2262输出的脉冲数据流在CD4011：D对40KHz载波进行调制，然后经三极管驱动红外发光二极管发射出红外光信号。

通用红外遥控40HZ载波信号发生电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

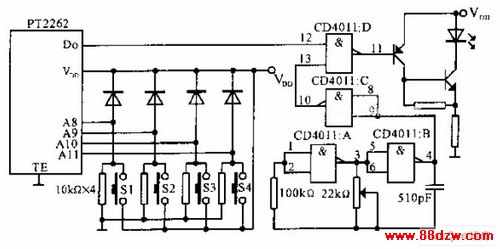

通用红外遥控电路40KHz载波信号产生电路PT2262用作红外发射器的电路，当S1~S4任意一个或几个按下时，PT2262加电电工作，开始输出脉冲数据流。同时，由CD4011：CD4011：B组成脉冲振荡器也开始振荡，振荡频率可由22Ω电位器精确调整为40KHz，此频率即为红外载波频率。PT2262输出的脉冲数据流在CD4011：D对40KHz载波进行调制，然后经三极管驱动红外发光二极管发射出红外光信号。
