(4)用中μ管加推动牛(利用其升压放大作用)作一级直推。
    依笔者之见，如果用一级放大可以满足需要，那就不会用两级，因为如此一来，又会带来相移增加、信噪比劣化、电路趋向复杂等诸多问题。最后，目光锁在了6F2这只复合管上。6F2内含一只高放大系数的五极管和一只三极管，引脚排列如图3所示。

图3 6F2的引脚排列
    信号由其内部的五极管放大后经三极管缓冲后，经过 耦合电容C推动6C19。由于五极管的输出内阻较高，直接去推6C19失真会较大，高频特性较差，动态与低频控制力也受到影响，所以加入一级由6F2内部三极管组成的缓冲级即可。
    电源部分采用了直热式整流胆5Z4作整流，CLC组成π形滤波电路。两声道的6F2灯丝共用一组电源，由三端稳压器LM7806供给。

三.元件选取
    6C19用常见的北京产胆管即可，当然能够找到前苏联或欧洲产的就更好。由于6C19价格低廉，备料时多准备几只，尽量找两只配对的，有助声音的提升。6F2较容易找得到的是上海牌，其欧洲型号为ECF82，美国型号是6U8，如能找到的话，可比较一下各自的声音特点，随个人喜好选用。
    电源变压器B2功率有150W就足够了。由于电压绕组较多，如铁心窗口容纳不下，可另加一只独立的灯丝变压器。
    耦合电容C4对整机音色影响较大。用一些贵价电容，如Jensen M-cap等电容，效果当然不错，但售价也太昂贵，且与本机身价不对应。而笔者制作时，选用了一只0.15uF/400V的CJ10型金属化纸介电容与一只0.1 uF/250V的Wima电容并联。金属化纸介电容厚暖的中频、Wima电容清丽的高频，两者音色相互交融，取长补短。同时，这两种电容价低廉。油浸电容能增加胆机的韵味和音乐性，这已成了发烧友的共识，但它又会影响胆机的动态表现，而且油浸电容体积较大，固定比较困难，因此油浸电容在胆机中不宜多用，姑且把它当成味精，用来调味就可以了，所以电源部分用了2只容量为7 uF的油浸电容。
    控制音量的电位器选用常见的ALPS电位器。电源开关本来看中Noble的旋转式，特点是手感好、可靠性高，无奈价格太高。后来无意中发现一种阻值500Ω的带开关的日产电位器，可用来改装成旋转式电源开关，经实际使用发现，其手感与可靠性与Noble不相伯仲，价格仅为1元/只，性价比极高。

四.制作调试
    我们制作一台胆机，不但要求其音质优美，外观也不能忽视，因为一件音响器材，其功能不仅是供我们欣赏音乐，而且还应该是一件家居装饰的艺术品，在视觉上要求美观、大方，给人一种赏心悦目的感觉。为此，在制作这台胆机时，笔者采用了对称式的设计，其底板加工如图4所示。

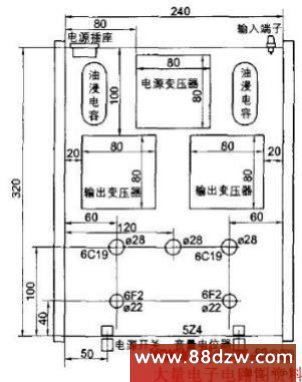

图4 底板加工图
    机壳采用了厚度为0.5mm的不锈钢板压制而成。尺寸为面宽240mm、深度320mm、高度50mm，两边夹实木板，尺寸是340mm×60mm，厚度15mm。整机完成后的外观照片如图5所示，供制作时参考。
    整机只设置了一路信号输入，因此面板旋钮比较简洁，总共才2只旋钮。一只控制音量，一只控制电源开关。
    整机所有元件焊接完毕，检查无误后，就可以开始调试了。本机调试很简单，只需调节W2、W3，使两只6C19的阴极电阻R8两端电压为0.37V就可以开始试音了。

五.连机试听
    本机虽只有几百元的投入，但其声音的表现是出人意料的。表现人声时，特别清晰，真实自然，对歌者的情感表达得淋漓尽致，入木三分。重播弦乐，如二胡、古筝时，那甜润柔韧的音色，充沛悠长的残响和空气感，使人如痴如醉，欲罢不能。当然，本机的输出功率仅2W，人声和弦乐是它的拿手好戏，如让它重播大动态的交响乐和鼓乐，就显得勉为其难了。
