    自从玩上了那对在网上被称作“毒喇叭”的12英寸全频单元后，迷上了它如行云流水般顺滑自然的声音，同时也深深体会到，单端胆后级实在是全频的最佳拍档。笔者已经拥有3台分体的单端后级，分别是805、300B和2A3，这3台后级所用的都是人人皆知、有口皆碑的靓声胆，其输出功率分别是40W、8W和3.5W。它们的声音表现虽各不相同，但也各具特色，而且输出功率越小，声音越纤细，表现人声的感情更真实。于是萌发了一个念头：再做一台功率更小的单端后级。

一. 发现好胆
    一提到做小功率单端，不少人会想到用诸如6P1、6P14、6V6、6L6、6P3、6P6等一些束射管与五极管用三极管接法来做功率管，而我则不喜欢这种做法，因为束射管与五极管即使用三极管接法，其线性始终无法与真正的三极管相比。一次偶然的机会，笔者发现了一只已经被人遗忘了的好胆，它就是本文介绍的主角—— 6C19。
    6C19是一只旁热式大功率单三极管，主要用途是稳压电源调整管和OTL功放。其特性曲线、引脚排列如图1所示，主要参数见附表。6C19单凭内阻低达300Ω、阳极耗散功率达11W 这两点，其性能在拇指胆中已无出其右者，由于没有被市场热炒，因而价格十分便宜，便宜得让人不敢相信这么一只低价胆会有什么好的声音表现。其实一只胆的声音如何，岂能与它的价格直接挂钩，更重要的是该胆本身的素质和是否能用好它。

图1 6C19的特性曲线和引脚排列

附表 6C19的主要参数

参数	符号	指标
灯丝电压	Uf	6.3V
灯丝电流	If	1A
内阻	Ri	300Ω
跨导	S	7.5mA/V
最大阳极电流	Imax	140mA
最大阳极耗散功率	Pmax	11W

二. 电路原理
    笔者根据6C19的特性设计制作了一台小功率单端后级。整机电原理图如图2所示。

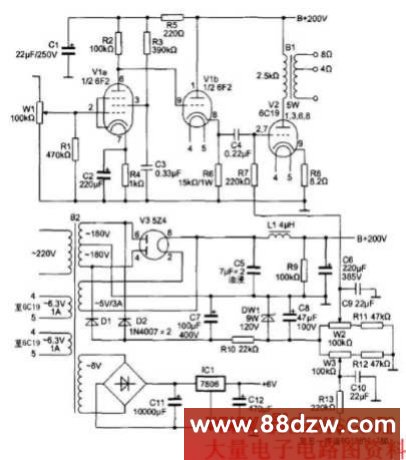

图2 整机电原理图
    要胆工作良好，其工作点与负载阻抗的选取十分重要。6C19的内阻为300Ω，输出变压器的阻抗取1～1.5kQ比较合适。正好在网上见有人卖5W/2.5kΩ的单端输出变压器，功率合适了，而阻抗则略显偏大，不过阻抗大一点有助于低频的表现，于是买了一对。实际使用后，效果不错。综合6C19的特性与推荐的工作状态，最后其工作点是屏压200V,阳极静态电流45mA。为了改善6C19的动态表现和低频控制力，这里没有用常见的自给偏置，而是采用了固定偏置，由D1、D2整流，C7滤波后输出一个约250V的负压，经R10、DW1稳压，W2、R11分压后，提供6C19所需的栅压。另外，6C19采用了固定偏置后，可提高电源的利用率。由于6C19的负压高达约-60V，也就是说，如把输入灵敏度设为1V的话，推动级要有不低于60倍的增益才能使6C19达到满功率输出，因此对推动级的要求较高。常规的做法有以下几种：
(1)采用中μ管或低μ管作两级放大；
(2)采用高μ作一级放大，通常用共阴和SRPP接法，常用管有6N9和12AX7；
(3)用高放大系数的五极管作一级放大；
