    电源变压器功率应大于100W，初、次级间应加有屏蔽层，各组灯丝独立绕制，绕制数据见图1。电源变压器铁芯型号采用“GEIB-35”，截面积大于35×47mm²。5Z2P供电电压为5V，用Φ1.21mm漆包线绕24匝，电流应≥3A。功放管6P14的灯丝供电电压为6.3V，用Φ1.21mm漆包线绕30匝，在中心处抽头，即抽头e，接至6P14阴极，可提高信噪比。扼流图L可用CEIB-22硅钢片，叠厚22mm，用Φ0.28mm漆包线绕2700匝。为使扼流圈不产生直流饱和，在铁芯上应有空隙以增加磁阻。为此，铁芯可采用对叠方式叠合，留下约0.5mm的空隙，空隙处塞上绝缘纸，绕圈能通过150mA电流即可。
    输出变压器品质高低对音质大有影响，可购买成品音频输出变压器，功率为5W，初级阻抗为5～5.2kΩ，次级输出阻抗为4～16Ω，型号为“OPT-5-5”。
    电位器RP1应选用470kΩ双联指数型音响专用电位器。RP2、RP3可用普通功率在2W以上的电位器。RP4用2W左右的100Ω线绕电位器。

2．安装与调试。
    读者可根据自身条件选择安装方式。笔者用的是电子管收音机底座，利用其原有的电子管座，变压器及接线柱，安装甚为便利。如为整洁起见，读者也可采用印刷电路板，将电源变压器售输出变压器、扼流圈，电子管及大电解电容安装于金属板材底座上部，将印刷电路板安装于底座内部，这样可以防止阻容元件因受高温而导致参考变化。为防止干扰信号进入，应采取必要的措施。电源变压器可直立安装，用支架支起，使其高出底座一段距离，可以防止变压器漏磁通过底板进入电路而引起交流声。电源变压器线包与扼流圈线包相互垂直，并应尽可能远离输出变压器。VE1、VE2应远离电源变压器．电解电容应远离功放管，为了避免被烤得过热而干涸失效。
    各种零件的接线应尽量短，走线不能乱，同一级元件应靠近该级电子管，并保证一点接地。电子管栅极引线应尽量短，并避免与屏极引线平行。屏极电路和栅级电路接线稍和底板离开一点，这样可以减少一些潜在分布电容量。灯丝引线最好绞合起来靠底板走，以减少因灯丝引起的交流声。旁路电容器必须直接由管座或旁路点连到本级接地点。电容器的接线头不能太长，因为被旁路的电流海交流电，容易和其他线路感应，而且长导线本身有电感，对高频电流形成感抗，这样就降低了旁路的作用。要特殊注意VE1栅极引线要采用金属屏蔽线，并且在靠近栅极一点将屏蔽层接地。只要能注意以上事项，仔细焊接，装制无误后，即可通电煲机试听，无需做调整工作。

部分元件代用经验

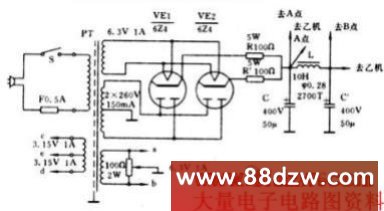

    其中电压放大管可用6N1代替，代替后R4降至100kΩ，R8降为100kΩ，R10降至50kΩ左右。用6N15代替时改动法如上。电源整流电子二极管可用6Z4代换。因单只6Z4管最大直流输出电流只有75mA，故应用两只管于并联后使用，电路改动如图2。

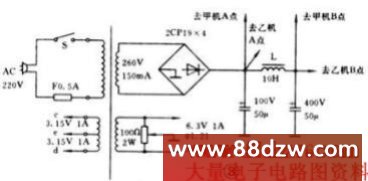

    也可用半导体二极管代换。只是音质略有变化，改动电路见图3。

    扬声器低频单元可用YDS-2004型8英寸橡皮边喇叭，高频单元用YDG-3型2.5英寸小高音喇叭，通过简单的电容分频，分频点选在3kHz，电容可用音响专用无极性电容，如CD94型，CD95型，也可用品质好的两只电解电容(20μF与10μF)反相串联代用，只是效果略差一些。
    只要元件无误差，焊接正确，开机煲半小时即可试听，如果电路工作很稳定，试将反馈电阻R13取消，此时音质更为透亮。
    笔者用摩过的飞利浦CD47l型CD机作音源，直驳此机，推动前面介绍的两款扬声器制成的密闭式书架式音箱，于书房聆听，令人回味绵长。试听碟先用1990年德国格拉玛风公司出版的《彼得与狼》，编号为“DG429 396-2”，由阿巴多指挥欧洲室内乐团演奏，史订旁白．一开场就将人深深吸引入剧情之中。小型音箱所独具的清晰的声扬感使人身临其境，闭上眼睛便觉得自己也在参予彼得与狼的周旋。史订的旁白那样真切自然，紧扣剧情。彼得遇险时紧张的气氛凝重得让人喘不过气采，老狼被斗败时热烈明快的节奏令人欢欣鼓舞，让人领略音乐这种艺术的无穷魅力。又用珍妮芙·华纳的《蓝雨楼》试听，本机对人声的绝佳演绎令珍妮芙·华纳的富有磁性的迷人歌喉体现得极其完美，萨克斯手保罗·奥斯托玛尔的萨克管舞弄得令你如痴如醉。让人赞叹天碟音色之至纯之至，同时也令人暗叹电予管之青山不老。
    笔者也曾用自制的DM62磁头卡座加前置直驳该机，试听民乐演奏带。其间一曲古筝曲{高山流水》意境空远，超凡脱俗，不由得令人文思泉涌。
