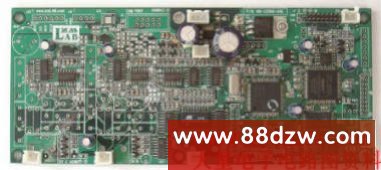

    下图是最新版本（109-02000-00E，亦即网站上发布的版本）的电路板照片，可以看出该示波器大量使用了贴片元件，以求体积小和制作方便。对于贴片元件，可能有不少人仍感到“畏惧”，特别是部分初学者，觉得它不象传统的引线元件那样易于把握。这可能与我们目前国内多数电子制作资料仍以引线元件为主有关，但这是一种错觉。在这里我们先谈谈贴片元件的好处，手工焊接需要的工具和基本焊接方法。


贴片元件的好处

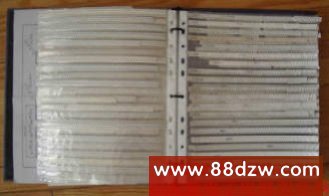

    贴片元件与引线元件相比有着许多好处。体积小重量轻自不必说，从制作和维修的角度看，贴片元件比引线元件容易焊接，容易拆卸，也容易保存和邮寄。做过的朋友都知道，引线元件的拆卸是比较麻烦的，特别是在两层以上的EDAPCB/PCBjishu/" target="_blank" class="infotextkey">PCB 板上，哪怕是只有两只引脚，拆下来也很容易损坏电路板，多引脚的就更不用说了。而拆卸贴片元件就容易多了，不光两只引脚容易拆，即使一、二百只引脚的元件多拆几次也可以不损坏电路板。说到容易保存请看下面的照片，数万只零件可以放在一个夹子里，取放都很方便，若换成相应的引线元件会是怎样？贴片元件的另一个好处是便于替换，因为许多电阻、电容和电感都有相同的封装尺寸，同一个位置可以根据需要装上电阻、电容或电感，增加了设计调试电路的灵活性。贴片元件还有一个很重要的好处，那就是提高了电路的稳定性和可靠性，对于制作来说就是提高了制作的成功率。这是因为贴片元件没有引线，从而减少了杂散电场和杂散磁场，这在高频模拟电路和高速数字电路中尤为明显。可以说，只要你一旦适应和接受了贴片元件，除了不得已，你可能再也不想用引线元件了。


焊接贴片元件需要的工具
    对于搞电子制作来说，最关心的是贴片元件的焊接和拆卸。要有效自如地进行贴片元件的焊接拆卸，关键是要有适当的工具。幸好，对于爱好者来说，这些工具并不难找，也不昂贵，下面是一些最基本的工具。

• 镊子搞电子制作的都有镊子，但这里要的是比较尖的那一种，而且必须是不锈钢的，这是因为其他的可能会带有磁性，而贴片元件比较轻，如果镊子有磁性则会被吸在上面下不来，令人讨厌。
• 烙铁大家都有烙铁，这里也是要比较尖的那一种（尖端的半径在1mm 以内），烙铁头当然要长寿的。烙铁最好准备两把，拆零件是用，虽然本人常只用一把，也能对付过去，但不熟练的朋友强烈建议还是准备两把。
• 热风枪这是拆多脚的贴片元件用的，也可以用于焊接。买专用的比较贵，可能要一、二百元以上，国内有一种吹塑料用的热风枪（下图左边），只售五、六十元，很多卖电子元件的店都有卖，很合用。我测过它吹出热风的温度，可达400 – 500 度，足以熔化焊锡。

• 细焊锡丝要 0.3mm – 0.5mm 的，粗的（0.8mm 以上）不能用，因为那样不容易控制给锡量。
• 吸锡用的编织带当 IC 的相邻两脚被锡短路了，传统的吸锡器是派不上用场的，只要用编织带吸就行了。
• 放大镜要有座和带环形灯管的那一种，手持式的不能代替，因为有时需要在放大镜下双手操作。放大镜的放大倍数摇5 倍以上，最好能10 倍，但10 倍的不容易找，而且视场会比较小，视场大的又会比较贵。这种类型的放大镜售价印象中是不到100 元，如果能找到适当的放大镜玻璃也可以自己做一个，环形灯管很便宜，本人就做过一个，具体方法将另文介绍。
