    本文介绍的调频无线话筒具有工作稳定、声音清晰、简单易制、功耗较小的特点。发射半径大于20m，使用一节5号电池，能连续工作较长时间。

一、电路工作原理
    调频无线话筒整机电路如图1所示，虽然电路十分简洁，仅用了10个元器件，但仍包括了音频电路和高频电路两部分。
1．音频接收放大电路。
    由驻极体话筒BM、负载电阻R1和耦合电容C1等组成，其功能是拾取声音转换为电信号并进行音频放大。驻极体话筒内部有一个场效应管作信号放大，因此拾音灵敏度较高，输出音频信号较大。声音信号引起的驻极体话筒内部场效应管漏极电流的变化，通过负载电阻R1得到相应的电压信号，经耦合电容C1输出至高频振荡电路。
2．高频振荡调制电路。
    由晶体管VT1和VT2、电阻R2、电感L、电容C2和C3等组成，其功能是产生高频载波并进行调制发射。L与C2构成LC谐振回路，该回路具有选频作用，两个晶体管VT1、VT2的集电极与基极互相交叉连接，并与L、C2选频回路组成高频振荡器。经C1耦合过来的音频信号加在VT1集电极(也就是VT2基极)，对高频振荡信号进行频率调制，调制后的调频信号经C3耦合至天线辐射出去。发射频率取决于LC谐振回路谐振频率，调节L或C2的大小即可改变发射频率。
电路图" src="/pd_dianzi/UploadPic/2010-11/20101121222312421.jpg" width="275" border="0" style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>

二、元器件选择与自制
    选频回路中的电感L需自行绕制，如图2所示，用直径0.5mm的漆包线，在直径5mm左右的骨架上绕制5圈，抽去骨架成为空心线圈，并适当拉长即可。

    晶体管VT1、VT2选用9018或其他fT≥700 MHz的NPN型超高频管。C2、C3选用高频瓷介电容器。其他元器件无特殊要求。

三、制作
   可按以下步骤进行制作：

1. 制作电路板。
       整机电路安装在一块15mm x 55mm的小电路板上，如图3所示，用单面敷铜板制成，元器件可直接焊接在电路板铜箔面，因此电路板上不必钻孔。

2. 安装元器件
        各器件在电路板上的位置如图3所标示 按图将除驻极体话筒外的各元器件焊入电路板铜箔面的相应位置。安装焊接时，应注意控制元器件的高度，晶体管引脚可剪短，阻容元件采用卧式安装，元器件在电路板上的安装高度不应超过10mm。
3. 安装驻极体话筒。

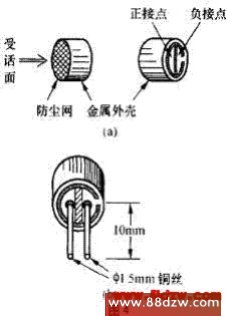

       驻极体话筒如图4所示，上面有防尘网的一面是受话面。话筒底部有两个接点：与金属外壳相连的是负接点，使用中应接地或接电源；四周悬空的是正接点，接信号端。制作时，用两截直径1.5mm、长10 mm左右的粗铜丝，焊牢在话筒底部的两个接点上(见图4b)，既是引线，又作支架。然后将其焊入电路板左端相应位置，话筒的受话面应指向左端，井与电路板平面平行，如图5左侧所示。

4. 安装天线。
       本机采用一截40～50cm长的软导线作为天线，将软导线的一端焊入电路板右端相应位置，并在靠近电路板处打一个结(电路板装入机壳后可防止天线被拉脱)，另一端悬空，如图5右侧所示。

5. 制作机壳。
       双管调频无线话筒的外壳可用一只长方形塑料小电筒改制，如图6所示，将塑料小电简外壳内下面一半的电池弹簧和小电珠除去，保留上面一半的电池弹簧和开关。在小电筒头部原小电珠发光的开口处，粘上一片塑料片，并在其上钻一个受话孔。在小电筒尾部钻一个小孔作为天线引出孔。
