简易负离子发生器
[06-24 07:07:14] 来源:http://www.88dzw.com 电子制作 阅读:8615次
文章摘要: 空气负离子发生器是利用高压电晕增加空气中负离子成份,从而改善空气质量,可以促进身体健康,被誉为“空气维生素”。医学临床实践证明,它对呼吸系统、循环系统以及神经方面等疾病均有辅助疗效,因而在生活及医学界得以广泛应用。 本文介绍的是一种高效开放式负离子发生器,它采用可控硅逆变高压,悬浮式放电针,结构简单,效果良好,安全可靠。市电电压在160-250V均能正常工作,且耗电极省,仅1W左右,因此可长期连续工作。工作原理该负离子发生器电路见图1。220V市电经VD1、VD2和R1、R2的整流、限流,单向脉动电流控制VS的通断,产生振荡,经变压器T升压后,经VD3
简易负离子发生器,标签:电子制作网,http://www.88dzw.com
空气负离子发生器是利用高压电晕增加空气中负离子成份,从而改善空气质量,可以促进身体健康,被誉为“空气维生素”。医学临床实践证明,它对呼吸系统、循环系统以及神经方面等疾病均有辅助疗效,因而在生活及医学界得以广泛应用。
本文介绍的是一种高效开放式负离子发生器,它采用可控硅逆变高压,悬浮式放电针,结构简单,效果良好,安全可靠。市电电压在160-250V均能正常工作,且耗电极省,仅1W左右,因此可长期连续工作。
工作原理

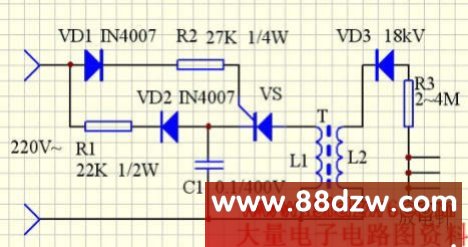

该负离子发生器电路见图1。220V市电经VD1、VD2和R1、R2的整流、限流,单向脉动电流控制VS的通断,产生振荡,经变压器T升压后,经VD3整流得到万伏左右的负高压,经放电针对空气放电,产生电离,生成负离子。
元器件选择与制作
元器件清单见下表。
编 号 | 名 称 | 型 号 | 数 量 |
R1 | 电阻 | 22K 1/2W | 1 |
R2 | 电阻 | 27K 1/4W | 1 |
R3 | 电阻 | 2-4M | 1 |
C1 | 金属化纸介电容 | 0.1u/400V | 1 |
VD1、VD2 | 整流二极管 | IN4007 | 2 |
VD3 | 硅堆 | 18kV | 1 |
VS | 单向可控硅 | 1A/400V | 1 |
T | 脉冲变压器 | 自制 | 1 |
T可用14吋黑白电视机行输出变压器改制,将低压绕组线圈全部拆除,用Φ = 0.35mm漆包线或丝包线绕28匝为L1,原高压包为L2,R3是防触电保护电阻,阻值为2—4MΩ。三枚放电针可用普通镀镍大头针,高压端引线要用黑白行输出高压线。
该电路只要元件良好,焊接无误,勿需调试即可正常工作。
