三．安装制作

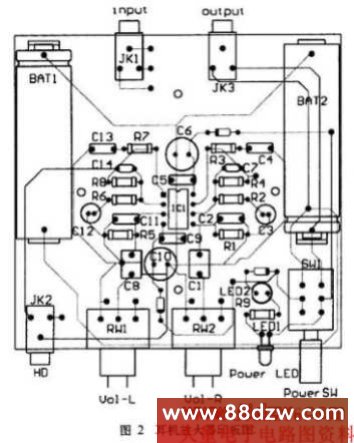

    下面要介绍的是这款放大器的制作。整个电路设计成图2所示的印板，就可以将全部元器件安装妥当。

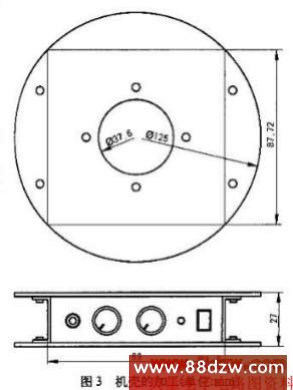

    至于机壳，任何结构的机壳都可以采用，只要它足够坚固，具有屏蔽作用。具体的外形，根本没有限制，读者可以任意发挥自己的想象力。笔者使用的材料主要取自老式的5.25英寸硬盘盘片，这是一种直径为中125mm，厚度为2mm的高精度铝合金盘片。表面镀有金属磁性层，光泽夺目，光滑平整，坚硬不易变形。用铝片和M2的沉头螺栓把它的中心孔堵住备用。以两片盘片作为放大器机壳的顶板和底板，再取一条铝型材，用钢锯和锉刀按图3所示的形状尺寸加工，然后用M2沉头螺栓固定上下盘片，就构成了一个形状像飞碟一样的小巧的机壳。

    如果读者希望该机方便放置在台面上使用，还可以在底板上加固3只脚钉。电路板也是用螺栓固定在机内的，反向安装，器件置于下面。电位器轴、3只插座，电源开关和LED灯都通过面板和背板的相应孔伸出，如图4所示。

    这只小耳放主要为CD随身听设计，购买一只适合的双层小皮包，分别把CD机和耳放装入两个夹层，然后用两端带有双芯插头的短屏蔽电缆连接CD机的线路输出和耳放的输入，就完成了整个设计，你就可以像使用随身听一样。在路上用Hi-Fi耳机欣赏音乐了。

四．测试评价
    这个小巧的耳放表现如何呢?这是大家最关心的。笔者没有更专业的仪器，只用信号发生器和示波器简单地测试了一下。给耳放接上阻抗250Ω的拜亚动力T931耳机，调节信号发生器，使其输出电平为100mV正弦波，在10Hz～80kHz的频率范围内，放大器的输出始终在1V，没有丝毫衰减，用肉眼看不出任何失真；从80kHz开始到100kHz，输出幅度逐渐下降到800mV，仍无失真；超过100kHz，输出下降较快。然后笔者用400Hz信号，逐渐加大输入电平，当输出达到2V时才出现削波失真，此前波形一直完好。
    笔者又采用方波信号作进一步测试。输入100mV/1kHz的方波时，输出波形非常标准，输入10kHz/100mV的方波时，可以看到输出波形的前后沿出现了些许的延迟。整个测试结果令人非常吃惊，笔者没有想到这样一块低压电路竟有如此优异的性能(注：以上测试是在电池刚充满电、端电压在4.2V时测得的结果)。
    最后把耳放连接笔者的Panasonic SL570的CD随身听线路输出，播放了一曲《加州旅店》，感觉频响宽阔，低频强劲有弹性，高频纤细绵密、层次分明。音量在电位器开到一半时就不能忍受了，效果比CD机直接推动耳机音质好得太多了!
    说到不足之处，笔者觉得TDA1308的噪声电平比不过优质的运放LT1028，大概与AD827、NE5532N接近或稍大，在没有信号的情况下你仍然可以听到微弱的噪声。
