    6C33C-B是一只专门为高保真音响研制的内阻低、屏流大、线性佳的新型孪生功率电子管，用它制作的单端功率放大器，不仅输出功率大，音质纯真细腻，音色柔和甜美、清澈透明，非常迷人，而且性价比高，制作容易。

一、功放电路

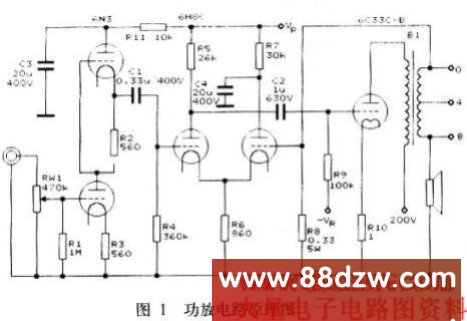

    对于一个功放电路来说，它每一级电路的工作形式与工作点的选择，元器件的合理搭配，都将影响着整机的音色和对音乐的表现力。6C33C-B是一只低内阻管，它有着低内阻管的共同特征，即甜美有余而醇厚不足。要想鱼与熊掌兼得，对前级放大、推动管要尽量选择一些温暖醇厚而又不失高解析力的管子，如6N3，6N6、6N8等。图1是笔者经过多次实验改进，音效比较满意的6C33C-B单端功放的原理图。
    它的第一级放大电路由音色温暖醇厚的高频双三极管6N3、R2、R3构成当今比较流行的SRPP电路。其优点是结构简单，性能稳定可靠，电路相移小，输出阻抗低等。在听感表现上，该电路的低频延伸长、弹性好、有层次感，中频甜美靓丽、解析力高，声场开阔、定位准确，音质细腻。该级的静态工作点为3.8mA±0.2mA。
    音频专用管6H8C的一半与R5、R6组成共阴放大器构成推动级，它的特点是电路简单成熟，低频醇厚、弹跳力好。中频甜美耐听，高频细腻，结像清晰。该级的静态工作点为5.5mA±0.5mA。它的另一半与R6、R8、输出变压器B1和音箱等构成电流负反馈电路，它能有效地改善输出变压器和音箱的各种失真，拓宽音响系统的频响。

    功率放大级由6C33C-B与R9、RIO和输出变压器构成。为了降低功耗，没有采用自给偏压而使用固定偏压。几乎没有6C33C-B的单端应用的数据资料，也许这就是很少有人使用它的原因。下面谈一下它的设计过程。从附表给出的参数中得知，6C33C-B的PA=60W，屏压UA可以在150～450V之间选取。如果屏压UA选得过高，虽然可以增加一点输出功率。但是栅负压UK和输出阻抗增大，不仅推动电路的设计困难，如845的推动级就要用6P3P、300B等功率管，输出变压器的绕制难度也增大，使成功率降低，同时电源的成本也会增加，如果UA选得过低，输出功率和动态范围变小。考虑输出功率够用且有一定余量，输出变压器容易制作，电源绕组可以共用(因环形变压器的穿绕很费时费力)，尽可能降低电源成本等因素，UA选200V比较合适。

静态电流Iao=PA/UA=60W/200V=0.3A
查图2得UG=-65V

最大输出时的电流Iam取静态时的2倍：
Iam=2Ia=2×0.3A=0.6A
查图2得0.6A时的饱和压降US=54V
输出阻抗Ro=(UA-US)/(Iam/2)=(200V-54V)/(0.6A/2)=486Ω
输出功率Po=(Ua-US)(Iam/2)/2=(200V-54V)(0.6A/2)/2=21.9W
效率n=Po/PA=21.9/60=36.5％
    从以上计算结果可以看出，由于6C33C-B的内阻很低，因此它的效率比常见的三极管的效率要高，扣除输出变压器和R10的功率损失，有效输出也高达20W，已经达到了“胆王”211功率管的输出功率，而211的屏压高达1kV，电路相当复杂，成本很高。

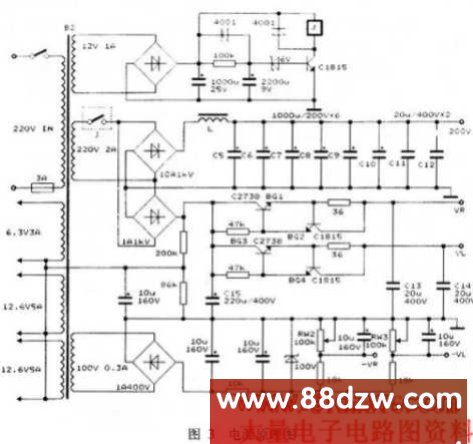

二.电源供给
