落地式三分频ASW超低音箱的设计与制作

文章摘要： 35Hz的低频下限对于ASW箱并不十分出色，但考虑到扬声器口径以及箱体容积，该箱已属很成功的设计。3.封闭箱电声设计 封闭箱的中低音扬声器选取玄度Y651，这是一种性能极为优异的6.5英寸扬声器。其厂标参数为：灵敏度89dB、谐振频率30Hz、总机电品质因数Qts值0.30、等效容积Veq为32L。这些参数实在是太诱人了，尽管我们对其真实性亦存疑惑，但其中Φ120 x 20mm 的大型磁钢与质感细腻的掺羊毛纸盆令人确信绝不至于失望。果然，充分老化后进行实测，它的参数为：f0为43.2Hz、Qts值为0.381、Veq为16.2L。虽然实测参数与厂标参数相去甚远，但仍不失

落地式三分频ASW超低音箱的设计与制作,标签：电子制作网,http://www.88dzw.com

    35Hz的低频下限对于ASW箱并不十分出色，但考虑到扬声器口径以及箱体容积，该箱已属很成功的设计。

3.封闭箱电声设计
    封闭箱的中低音扬声器选取玄度Y651，这是一种性能极为优异的6.5英寸扬声器。其厂标参数为：灵敏度89dB、谐振频率30Hz、总机电品质因数Qts值0.30、等效容积Veq为32L。这些参数实在是太诱人了，尽管我们对其真实性亦存疑惑，但其中Φ120 x 20mm 的大型磁钢与质感细腻的掺羊毛纸盆令人确信绝不至于失望。果然，充分老化后进行实测，它的参数为：f0为43.2Hz、Qts值为0.381、Veq为16.2L。虽然实测参数与厂标参数相去甚远，但仍不失为一款优秀的中低音单元。高音扬声器定为同厂产品S-13，该单元为双磁路(两块磁钢)结构、液磁冷却、纯丝振膜的球顶高音扬声器，厂标灵敏度为90dB、谐振频率1.8kHz。它的音色明亮与柔和兼具，搭配Y651相得益彰。同样采用我们自行研制的计算机辅助设计软件进行设计，封闭箱的净容积取5.5L，频响平直，低频下限f3为81.4Hz。低频段频响曲线见图2。


4.箱体设计与制作

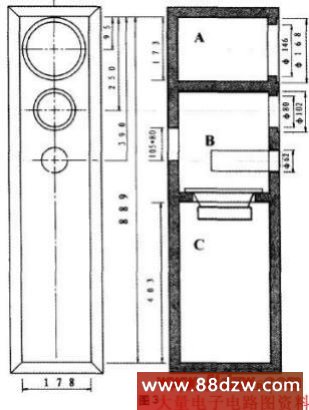

    落地式一体箱的箱体外形酷似二分频二单元倒相箱，面板上只能见到两只扬声器和一个倒相管口。其内部实为三腔结构：上部A腔为中低音封闭箱，考虑占容，毛容积取7L，面板上安装中低音扬声器Y651;中部B腔为ASW 箱的开口腔，面板安装封闭箱的高音扬声器S-13(高音单元背部密封，安装在哪个腔均无妨碍)和ASW箱的放音管，背板安装双线分音接线盒下部C腔为ASW箱的封闭腔，中下部之间的隔板安装内置的低音扬声器YD176-8XPH。放音管取内径中57mm、外径中Φ62mm的PVC硬质塑料管，长为160mm。箱体全部用18mm～25mm中密度板制造，三个腔的尺寸均采用消除驻波简并尺寸设计，箱体内尺寸为(W × D × H)：178mm ×223mm × 889mm，见图3。两个封闭空间，即A腔与C腔应适当多填充一些吸音材料。


5.分频器设计与制作
    本设计的另一个重要部分是分频器，其中涉及到三分频中音部分的带通设计。我们将分频器分为中低音扬声器Y651与高音扬声器S-13之间的高音分频和中低音扬声器与重低音扬声器YD176-8XPH之间的低音分频两组，分别加以介绍。
    高音分频采用最常见的-12dB/oct二阶分频，只是降落交叉点选在-4.2dB左右处，两只扬声器极性反接，均设阻抗补偿电路，且因高音扬声器灵敏度稍高，在高通电路中串接衰减电阻R 以取得频响的均衡。据厂标参数，Y651有效频率上限为7000Hz，S-13谐振频率为1.8kHz，综合考虑扬声器特性，中低音与高音分频点定为3500Hz。各分频元器件参数为：高通电容C3=2.7uF，滤波电感L3=0.564mH，衰减电阻R=2.7Ω/7w，高音阻抗补偿电阻Rt=10Ω/5w，补偿电容C2=2uF；低通电感L2=0.572mH，滤波电容C2=4.7uF，低音阻抗补偿电阻RW=7.5Ω/10W，补偿电容Cw=20uF。这一精准设计的分频器为封闭箱的平直频响提供了有力保证。
    低音分频采用-6dB/oct的一阶分频，主要是考虑到ASW 箱频响的带通特性以及分频元器件数值过大带来的困难。参考图1频响曲线，分频点取为100Hz，高通电容C1=200uF，低通电感L4=12.7mH。
