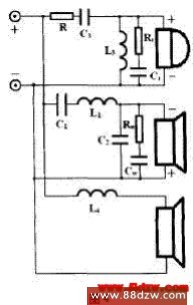

    分频器电路见图4。分频器的制作需注意几点：高通电容C3必须选用优质分频器专用CBB无感电容。该电容对高音的音质影响极大，虽然优质电容价格较高，但在此增加投资一定会得到相应的回报。低通电感L1需用较粗线径(大于Φ1.0mm)的优质漆包线空心绕制。该电感的直流电阻应尽可能的小,(小于0.4Ω)，以便得到封闭箱更好的阻尼。C2、Ct、Cw对音质影响相对较小，可用一般薄膜电容，甚至价格更为低廉的双极性电容(也称无极性电容)也可选用，但必须容量准确。中低音部的高通电容C1容量太大，可用多只电容并联得到，为降低成本，也可用音频电解电容同极性串接得到(即自制双极性电容)。ASW箱重低音低通电感L4容量过大已不可能空心绕制，只能采用铁芯(或铁氧体磁芯)电感，因可能承受较大的功率，要求铁芯有足够大的截面，保证通过4A电流不产生磁饱和。

6.改进方案
    具体制作当中，最大的困难在于如何得到大电感L4。事实上，L4电感量小一些也无妨，只要能够充分利用好ASW箱的带通频响衰减特性，甚至根本不接L4，即不加以分频而直接将ASW箱连接功率放大器亦非不可。为此，我们专门编制了计算机仿真模拟软件，得到这一方案的频响曲线见图5。图中两条细曲线分别为封闭箱与ASW箱的频响曲线，粗曲线为合成频响。这时将封闭箱中低音部的高通分频点选在ASW箱的高端-3dB处，即103Hz，经反复试算，此时C1取280uF，可以得到波动不超过±1dB的合成频响。由于两部分的衰减速率不同，故合成频响很难得到完全平直。

    省去L4自然带来制作上的方便，但大容量电容C1也使人感到为难——优质电容成本太高，一般电解电容有损音质(因是通路电容)。如果索性将C1也省去，中低音与重低音之间干脆不加分频，直接依靠封闭箱低端与ASW箱高端频响的自然衰减搭配合成，结果又将会如何呢?经计算机辅助仿真分析发现，合成频响在50Hz～120Hz频段有少量的提升，提升中心为80Hz左右，凸起约1.5dB。这样的频响状况是ASW箱标准的对称设计与封闭箱直接搭接(不加分频)的必然后果。尽管这一方案并没有给平直的频响带来太大的影响，+1.5dB完全可以为大多数人所接受，但是作为设计者，特别是提倡平直频响的设计者，我们对此仍不满意。
    进一步的改善有两种途径，其一是调整封闭箱，使其频率下限f3升至100Hz左右，考虑到封闭箱本身的平直频响要求，只有另选扬声器才可能做到。还有一种方式就是我们下面介绍的非对称ASW箱设计。
    我们需要改变一个传统观念：通常ASW箱的频响曲线总是设计为顶部对称的双峰曲线以求得到平直的频响。现在为了与封闭箱之问得到更加和谐的配合，可以将其双峰设计为低端峰高、高端峰低的非对称曲线，将可以获得更加平直的合成频响。该方案在总容积不改变的条件下，将封闭腔C的容积减小为13L，将开口腔B的容积增大为13.5L，也就是将图3中下隔板(装有内置扬声器YD176-8XPH)向下移63mm，同时将放音管加长为170mm，其谐振频率为51.8Hz。频响曲线见图6。

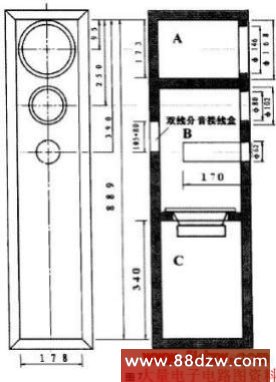

    可以看到合成频响平直了许多，上下波动不超过0.5dB，且低频下限也向下延伸，下限f3达到33Hz。箱体图见图7。


7.小结
    两种更加有利于制作加工的简化分频方案均可以得到不错的听音效果，特别是最后一种方案，既避免了低音分频器的制作困难，又得到了相当平直的低频响应。我们的样箱就是按照最后一种方案实施的，箱体采用20mm优质中密度板制作，外表贴以原色真木皮，喷涂德国产高档无色亚光漆，成品十分精致。该箱外观苗条秀丽，音场极为开阔，音色优美，频响均衡，低音下潜深、失真小，这一特殊设计带来的效果令一般的高保真音箱均相形见绌，用于家庭影院亦可得到满意的效果。
