自制廉价的Arm9 开发平台

文章摘要： 图3 MAX232 5V连接端 图4 MAX232、MAX3232连接原理图由于以上接口电路比较简单，假如没有现成的串口电路板，可以直接购买面包板，在上面搭建，以后所说的接口电路也可用此方法构建，不再赘述。将相应的电路连接好后，与PC机的串口相连，打开串口工具DNW（超级终端也可以），设置波特率为38400，数据位为8，奇偶校验为无，停止位为1，硬件流控制为0（后面使用的串口设置只有波特率不同，其他设置都按此设置）。连接开发板的电源后，可以看到路由器启动时的提示信息，如图5所示，说明串口改造成功。 图5 IP0422启动串口输出2.2 JTAG接口 JTAG接口是作为开发板必须具

自制廉价的Arm9 开发平台,标签：电子制作网,http://www.88dzw.com

图3 MAX232 5V连接端

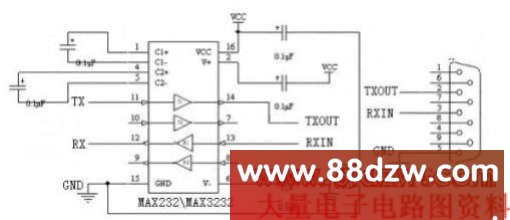

图4 MAX232、MAX3232连接原理图
由于以上接口电路比较简单，假如没有现成的串口电路板，可以直接购买面包板，在上面搭建，以后所说的接口电路也可用此方法构建，不再赘述。将相应的电路连接好后，与PC机的串口相连，打开串口工具DNW（超级终端也可以），设置波特率为38400，数据位为8，奇偶校验为无，停止位为1，硬件流控制为0（后面使用的串口设置只有波特率不同，其他设置都按此设置）。连接开发板的电源后，可以看到路由器启动时的提示信息，如图5所示，说明串口改造成功。

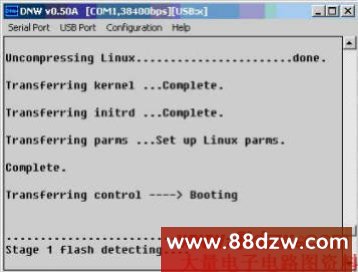

图5 IP0422启动串口输出

2.2 JTAG接口
    JTAG接口是作为开发板必须具备的。我们可以通过JTAG接口对板上的程序进行简单的调试，同时，还可以通过JTAG，将程序下载到板上的SDRAM中，对板上的Flash进行擦写操作。
    对JTAG的改造要比串口困难，因为电路板上并没有为我们引出该接口，我们只有自己想办法做一个引出接口。如图6所示，图示位置将电路板的绝缘层用小刀刮掉，露出里面的铜箔，将一个2x10的条形插针一面的9个脚焊在该铜箔上，形成接地，这与我们将要使用的wiggle简易JTAG接口是一致的，同时还可以起到固定整个插座的作用。条针的2脚与串口接口中的3.3V电源端相连，作为简易JTAG接口的电源脚。然后将芯片上的与JTAG相关的各个管脚引出。如图6所示，绿色线一端连条针的第5脚，一端连芯片TDI上拉电阻R27的一端；橙色线一端连条针的第7脚，一端连芯片TMS上接电阻R28的一端；蓝色线一端连条针的第9脚，一端连芯片TCK上拉电阻R29的一端；白线一端连条针的第13脚，一端直接与芯片的TDO（113脚）相连。其中白色线与芯片的TDO（113脚）相连端是焊接的难点，由于芯片管脚太密，直接焊接很容易照成相邻管脚间的短路，所以建议将该管脚翘起来（如图6所示），然后再焊接，操作时要十分小心。

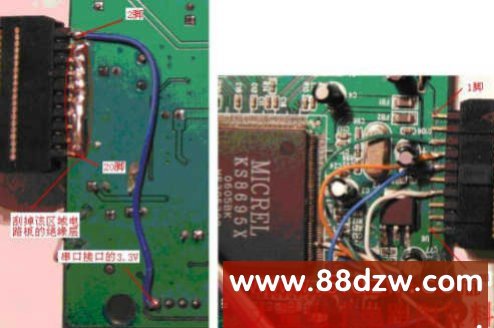

图6 JTAG接口与相应连线

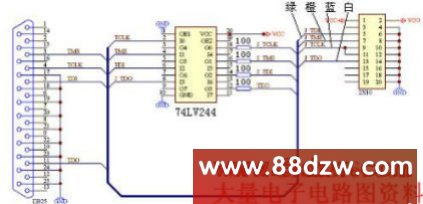

图7 简易JTAG接口原理图
     接口构造完成后，可以使用wiggle的简易JTAG口与计算机的并口相连。Wiggle的电路原理图如图7所示。从http://twentyone.bokee.com/网站，下载H-JTAG软件，进行安装后，启动H-JTAG软件，应该可以检测到连接的芯片是ARM922T的内核。再使用H-JTAG配合AXD调试软件对芯片的存储区域，寄存器进行读写，如读写正常，说明接口改造成功。在使用AXD时，可能会出现这样的现象，先连接PC机并口与板上的JTAG口，再给路由板上电，然后启动AXD时可能会报错。解决的方法是先给路由板上电，然后再将JTAG口插到PC机的并口上，最后再启动AXD，可以解决以上问题。

2.3 扩充SDRAM
