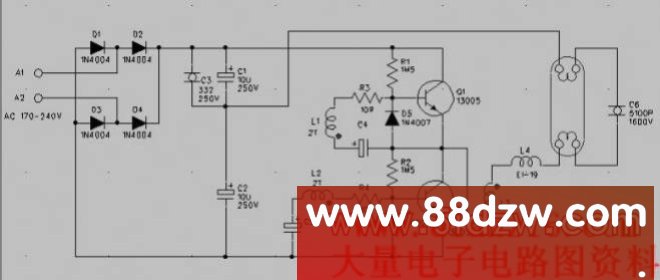

目前在市场上，流通着大量的低价国产电子整流器。笔者为了分析其线路，购买了一个40W的电子整流器并画了线路，如下：

在上图中，市电从A1，A2接入，D1-4构成全桥整流，C1,C2串联分压并作滤波。后面两个三极管和电感L1-3等组成半桥式高频振荡器。D5-6是保护三极免于损坏。电感L4和C6构成谐振回路，灯管电离导通后L4作为阻流用。

元件选用
电阻电容三极管按图示即可。电感L1-3用3根单芯PVC线绕在外径10mm内径6mm高5mm的环型磁芯上，L1-2绕2T，L3绕三圈，注意同名端的接法。L4是用EI-19的磁芯制作的，由于笔者没有拆该元件，所以对线径匝数未知，从一些资料查出在200-300T左右。
