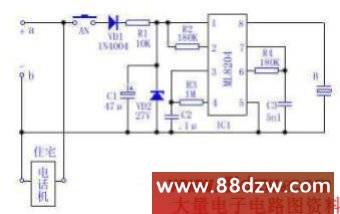

不用电池的双音门铃
随着电话机的普及率越来越高,拥有住宅电话的家庭也越来越多,但大多数住宅电话使用率很低,利用电话入户馈线提供的48V(60V)直流馈电作电子门铃的工作能源是经济实用的。现介绍一款不用电池的双音门铃电路。电路原理如图所示,不难看出,图中电路是常规的电话机振铃电路的变型。a、b分别是电话机入户线的正、负两端。AN为常开型门铃按钮,在电话机候机时,按下AN,程控交换机提供的48V(或60V)电压,直流馈电经VD1、R1对电容C1充电,当C1端电压Vc达到IC1的起控电压时,IC1起振送出双音电子铃流使蜂鸣器B发声,告知主人有客来访。而当电话机正在使用时,则图中a、b之间的电压较低达不到IC1的起控电压,此时,即使按下AN门铃按钮也不工作,这是因为由于R1取值较大,远大于电话机的阻抗。故AN按下时对电话机的正常通话无影响。也对程控交换机无不良影响,仅在使用门铃时对其间打入的电话遇忙。
555门铃电路
下图是用555制作的门铃的电原理图。它是利用一块时基电路集成块和外围元件组成的。它的音质优美逼真,装调简单容易、成本较低,一节6V迭层电池可用三个月以上,耗电量较低。
图中的IC便是时基电路集成块555,它构成无稳态多谐振荡器。按下按钮AN(装在门上),振荡器振荡,振荡频率约700Hz,扬声器发出“叮”的声音。与此同时,电源通过二极管D1给C1充电。放开按钮时,C1便通过电阻R1放电,维持振荡。但由于AN的断开,电阻R2被串入电路,使振荡频率有所改变,大约为500Hz左右,扬声器发出“咚”的声音。直到C1上电压放到不能维持555振荡为止。“咚”声的余音的长短可通过改变C1的数值来改变。

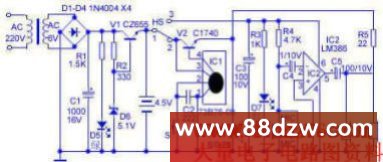

对讲门铃电路
有一种对讲门铃的电路如图,其工作原理如下:平时挂机时叉簧开关HS的1、2触点接通,用AC220V供电,V1有直流输出,此电压既对电池充电,也加到音乐IC的③脚。如按一下S,则音乐IC的②脚受触发,④脚有音乐信号输出,经V2放大后推动扬声器发声,同时经R5推动Y2、Y3。摘机后,叉簧开关HS 的1、3接点接通,通话电路接通电源,这时可进行对讲。
本对讲门铃由于音频放大器IC2(LM386)的增益很高,容易使Y2、Y3产生啸叫声。经笔者实际验证,只要在Y2、Y3两端并联一只几pF的小电容,啸叫声即可消除。
