  传统的冰箱“除臭器”是利用活性炭的多孔吸附作用吸附冰箱中的异味。这种除臭器既无杀菌作用,且需经常更换活性炭或整个制成品,使用很不方便而且增加经济上的支出。这里介绍一种能够自动驱除冰箱异味的电子除臭器,它是利用电晕放电使空气电离,产生大量的空气负离子(主要是负离子)和一定数量的臭氧,扩散后能迅速除去臭味而保持食品的原有风味,防止交叉串味。同是臭氧是一种强氧化剂,具有极强的灭菌、消毒功能,而负氧离子还能抑制蔬菜、水果内部的生化过程,起到一定的保鲜作用。该电子除臭器集除臭、灭菌、保鲜等功能于一体,具有电路简洁、使用方便、耗电极省(约1W)等特点,因此,非常适合业余爱好者制作使用,也可供小家电生产厂家参考。

工作原理

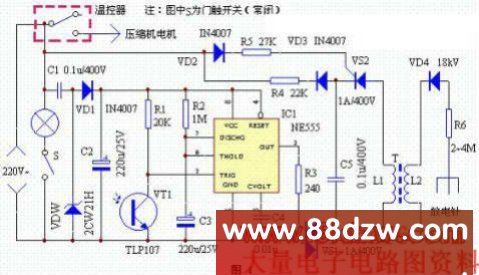

  该装置主要由光控、延时电路和负离子发生器两部分组成,电路见图1。利用冰箱内照明灯控制该装置的工作启动。当打开冰箱拿取食物时,照明灯亮,光电管VT1导通,时基电路IC1②脚瞬间呈低电位,③脚立即输出高电平,双向可控硅VS被触发导通,负离子发生器开始工作。光控、延时控制电路工作电压由220V交流电经C1降压、VD1整流、VDW稳压并经C2滤波后提供。负离子发生器工作的同时,直流电源经R2经电容C3充电,当C3两端电压达到2/3电源电压时,③脚返回到低电平,可控硅VS关断,负离子发生器停止工作,C3所充电压经IC内放电管迅速放电。如此循环,每开一次冰箱门,除臭器就自动工作8-10分钟。改变R2的值,可调整延时时间的长短。

  负离子发生器电路的工作原理较简单,当VS导通后,220V交流电经VD2、VD3和R4、R5整流、限流后,单向脉动电流控制VS的导通与关断,产生振荡,经变压器T升压、VD4整流产生上万伏的负高压,经放电针对空气放电,使空气电离,生成负离子。R6是为防止触电而设的保护电阻。

元器件的选择与制作
  元器件选择见附表。

编号 名称 型号 数量
R1 电阻 20K 1
R2 电阻 1M 1
R3 电阻 240Ω 1
R4 电阻 22K 1
R5 电阻 27K 1
R6 电阻 2-4M   1
C1、C5 金属化纸介电容 0.1u/400V   2
C2、C3 电解电容 220u/25V   2
C4 涤纶电容 0.01u   1
VD1-VD3   整流二极管 IN4007 3
VD4 硅堆 18kV 1
VDW 稳压二极管 2CW21H 1
VT1 光敏三极管 TLP107 1
VS1 双向可控硅 1A/400V   1
VS2 单向可控硅 1A/400V   1
IC1 时基IC   NE555 1
T 开关变压器 自制(见表后文字) 1

   变压器T可用35cm黑白电视机行输出变压器改制,将低压绕组线圈全部拆除,另用Φ=0.35mm的漆包线或丝包线绕28匝作为L1,原高压包为L2。如用一体化行输出变压器改制,则整机体积更小。放电针用两枚图钉代用。图钉尖要用什锦锉刀修得越尖越好,以利于尖端放电。全部元件可装在一只尽量小的塑料盒内,交流输出线接在温控盒内照明灯控制电路的 A、B两点。整机可放在控制盒下面,光电管对准冰箱内照明灯,除臭器就可在照明灯的控制下自动工作了。
