用MC14541B制作可编程序定时器
[04-13 04:23:29] 来源:http://www.88dzw.com 电子制作 阅读:8878次
文章摘要: MC14541B是由16级二进制计数振荡器(C、R电路)、自动电源复位和输出控制电路构成的。16级计数器的分频比依靠控制输入A和B选择28、210、213、216。 主要性能指标: 1、CR振荡器振荡频率:0~100kHz 2、振荡频率精度:±2% 工作温度范围及电源电压变动±10% fOSC<10kHz 3、外部可使用时钟电路 4、可能自动复位和外部主控复位 根据其12、13脚预置的高、低电平组合确定常数N,再选定Rtc、C、Rts(Rts的选取一般是Rtc阻值的两倍),延时时间即可确定。
用MC14541B制作可编程序定时器,标签:电子制作网,http://www.88dzw.com
MC14541B是由16级二进制计数振荡器(C、R电路)、自动电源复位和输出控制电路构成的。16级计数器的分频比依靠控制输入A和B选择28、210、213、216。
主要性能指标:
1、CR振荡器振荡频率:0~100kHz
2、振荡频率精度:±2%
工作温度范围及电源电压变动±10%
fOSC<10kHz
3、外部可使用时钟电路
4、可能自动复位和外部主控复位

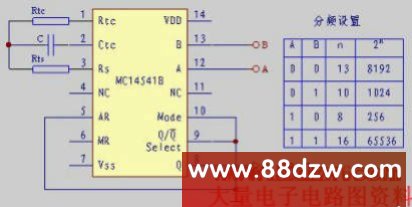

根据其12、13脚预置的高、低电平组合确定常数N,再选定Rtc、C、Rts(Rts的选取一般是Rtc阻值的两倍),延时时间即可确定。延时时间为:T=2.3×N×Rtc×C其6脚为低电平触发,延时前8=9,延时后,8=(9非)。
例如:Rtc=9.1kΩ
Rts=18kΩ
C=0.01μF
A(12脚)=B(13脚)="1"
T=2.3×216×9.1×103×0.01×10-6=13.6s
