小型立体声调频发射机电路
[04-02 03:45:23] 来源:http://www.88dzw.com 电子制作 阅读:8885次
文章摘要: 本文向大家介绍一种以BA1404为核心的小型立体声调频发射机,因为好多朋友对他非常热衷,向我问及它的资料,所以就把它放了上来。其实关于BA1404应用在许多电子杂志和报刊上多有介绍,算不上什么新鲜,但他确实很实用。 BA1404是美国ROHM公司生产的调频无线电发射专用集成电路;其集成度高;需要的外围元件少;工作可靠;电源电压适应范围宽,低至1.5V时仍能正常工作,很适合业余条件下制作各种无线电发射装置。由于我没有扫描仪,所以只能在PROTEL中画了一个典型电路在WORD中画了它的内部功能框图和引脚说明图给大家介绍,据说这个电路配合较高灵敏度的调频收音机距离能达到1000米
小型立体声调频发射机电路,标签:电子制作网,http://www.88dzw.com 本文向大家介绍一种以BA1404为核心的小型立体声调频发射机,因为好多朋友对他非常热衷,向我问及它的资料,所以就把它放了上来。其实关于BA1404应用在许多电子杂志和报刊上多有介绍,算不上什么新鲜,但他确实很实用。

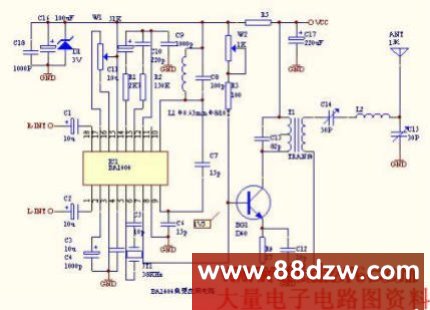

BA1404是美国ROHM公司生产的调频无线电发射专用集成电路;其集成度高;需要的外围元件少;工作可靠;电源电压适应范围宽,低至1.5V时仍能正常工作,很适合业余条件下制作各种无线电发射装置。由于我没有扫描仪,所以只能在PROTEL中画了一个典型电路在WORD中画了它的内部功能框图和引脚说明图给大家介绍,据说这个电路配合较高灵敏度的调频收音机距离能达到1000米,你可以去试制,如图一。内部结构和引脚图如图二。特别指出的是38KHz的晶振交难找到,可用一57P的电容结余电路的5、6脚之间可代替工作,只是立体效果不是太明显罢了!
用他你就可以制作一台自己的小型立体声广播电台了!需要注意的是原图中功率放大级所用三极管为 2SC8050其实大家都知道2SC8050的最高频率为100MHz左右,在这里使用是很不恰当的,会因过大的功率损耗而急剧发烧而在短时间烧毁,倒不如用国产的3DG130C或3DG12C等国产的中功率管加以散热帽效果来的好,如用台湾产的D40、D50等发射专用管的话效果会更好,只是工作点需要从新调整。注:由于本人疏忽功放级没有连上电源,应将T1上部连接至+4.5-6V电源端在上次电路图的基础上增加了输出滤波电路,使电路更加完善,频率性能更好。
