自制45-870MHz调频接收机
[02-26 05:39:10] 来源:http://www.88dzw.com 电子制作 阅读:8781次
文章摘要: 该机使用了画佳TDQ-38型全增补高频头及由LA7533组成的成品中放盒,因而接收灵敏度高、性能稳定且制作容易。本机可接收45-870MHz范围内的所有调频信号,且可用于收听调频广播、电视伴音以及对讲机和无绳电话的信号等;具有音视频信号输出端口,可以与监视器配套成为一台全频道电视接收机,也可以作为修理电视机时的音视频信号源。 电路原理见右图。高频头输出的38MHz全电视信号及31.5MHz伴音第一中频信号直接输入成品中放盒内进行中频放大及检波与鉴频,输出的音视频信号分别经C5、C6耦合至音视频输出端。音频信号同时经W2音量电位器调整后送入IC2(ULN2283B)所组成的音频
自制45-870MHz调频接收机,标签:电子制作网,http://www.88dzw.com 该机使用了画佳TDQ-38型全增补高频头及由LA7533组成的成品中放盒,因而接收灵敏度高、性能稳定且制作容易。本机可接收45-870MHz范围内的所有调频信号,且可用于收听调频广播、电视伴音以及对讲机和无绳电话的信号等;具有音视频信号输出端口,可以与监视器配套成为一台全频道电视接收机,也可以作为修理电视机时的音视频信号源。

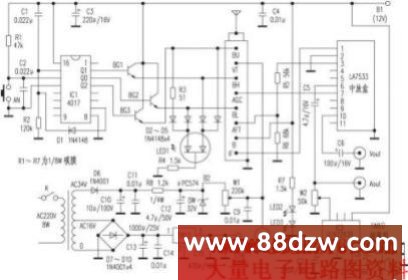

电路原理见右图。高频头输出的38MHz全电视信号及31.5MHz伴音第一中频信号直接输入成品中放盒内进行中频放大及检波与鉴频,输出的音视频信号分别经C5、C6耦合至音视频输出端。音频信号同时经W2音量电位器调整后送入IC2(ULN2283B)所组成的音频功放电路,经放大后输出至扬声器,输出功率为1W。
IC1(CD4017)组成L、H、U三波段轻触式电子转换电路,且由双色发光管LED1分别以红、绿、黄三色指示。L段频率为45MHz~150MHz,H段频率为142MHz~380MHz,U段频率为375MHz~870MHz。
高频头应选用灵敏度高的全增补型的优质品,彻底杜绝普通收音机灵敏度低、串台及选择性差等问题。LA7533中放盒采用成品,伴音中频为6.5MHz,其内置一级预中放,声表面波滤波器及LA7533中放块;单排11脚排列,其中①脚为IF输入,②脚接地,③脚接12V电源,⑥脚为音频输出,⑦脚为6.8V AGC电压输出端,⑩脚为视频信号输出端,外壳需接地。
IC2音频功放块型号为ULN2283B,若不易购到可用由LM386组成的音频功放电路。调谐电位器W1选用220KΩ彩电场频调整电位器,调谐指示使用直流30V微型表头。
