用LM1875和NE5532制作功放电路
[01-29 03:48:46] 来源:http://www.88dzw.com 电子制作 阅读:8213次
文章摘要: 元件的选取和试听: 也许你一眼就可以看出,上面的功放板的电容部分为德国红WIMA电容,NE5532为正宗的SIG产,电源滤波电解为NICHICOM的25V/4700UF,容量上对LM1875已经足够,耐压上还有所注意,由于本人用双12伏AC供电,整流滤波后的的电压为双18V左右,这样用25V的耐压已经足够了,如果供电变压器的电压超过12V,建议用35V/4700UF,电阻用金属膜,关于电容,这里提一下,有音频通道中有时是必不可少的但是对音质的影响也是很大的一个元器件,所以现在也就有很多的进口发烧电容如ELNA等可以用到电路中,在本电路中的C6、C7、C10的选取尤其重要,在这里我有个自
用LM1875和NE5532制作功放电路,标签:电子制作网,http://www.88dzw.com元件的选取和试听:

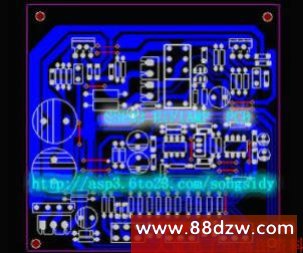

也许你一眼就可以看出,上面的功放板的电容部分为德国红WIMA电容,NE5532为正宗的SIG产,电源滤波电解为NICHICOM的25V/4700UF,容量上对LM1875已经足够,耐压上还有所注意,由于本人用双12伏AC供电,整流滤波后的的电压为双18V左右,这样用25V的耐压已经足够了,如果供电变压器的电压超过12V,建议用35V/4700UF,电阻用金属膜,关于电容,这里提一下,有音频通道中有时是必不可少的但是对音质的影响也是很大的一个元器件,所以现在也就有很多的进口发烧电容如ELNA等可以用到电路中,在本电路中的C6、C7、C10的选取尤其重要,在这里我有个自已的观点,用最好的发烧电容,都有存在介质损耗和相位失真,只是程度的大小而已,那么我能去掉它就去掉,那么一切问题都不存在了,岂不是更好,还省去了银子,说做就做,干脆就把C6、C7都去掉了(C10必不可少不能省本电路为WIMA 1UF的),结果听音的效果大为改观。
高低频更加自然温和,声音中的细节增加不少。这样的情况下,烧友可以看去,本功放电路中的音频通道的电容只有C10一个了,可以说是纯粹的直流放大电路了.那么测一下U2的输出端直流电压为0.9V左右,没有关系,查一下NE5532的资料,这个值远小于它的的最大输出电压.关于LM1875和NE5532的听音评价在以前的报刊杂志上已有很多,不再多说了。
