用LM1875和NE5532制作功放电路

文章摘要： LM1875T是美国国家半导体公司九十年代初推出的一款音频功放电集成电路，采用TO-220封装，外围元件少，但是性能优异，具有频率响应宽和速度快等特点,从九十年代初一直到现在还被广大音响爱好者推荐。最可贵的是其价格已从当初的十几元降至现在的八九元，最适合于不想花太多的钱又想过过发烧隐的爱好者业余制作。该IC最的优点是在小功率输出时的音质能直逼中高档音响的听音效果， 在标准工作电压下能获得30Ｗ的平均功率，这在一般家用情况下已经足够，笔者曾用NE5532前级音调电路推动该集成功放，正如各类电子报刊评价那样获得极佳的效果，遗憾的是这样性格高的集成电路却很少见于市售的功放和多媒体有源

用LM1875和NE5532制作功放电路,标签：电子制作网,http://www.88dzw.com

    LM1875T是美国国家半导体公司九十年代初推出的一款音频功放电集成电路，采用TO-220封装，外围元件少，但是性能优异，具有频率响应宽和速度快等特点,从九十年代初一直到现在还被广大音响爱好者推荐。最可贵的是其价格已从当初的十几元降至现在的八九元，最适合于不想花太多的钱又想过过发烧隐的爱好者业余制作。该IC最的优点是在小功率输出时的音质能直逼中高档音响的听音效果，

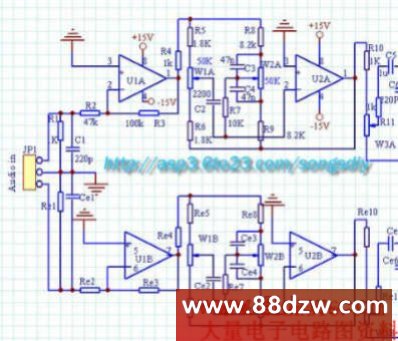

    在标准工作电压下能获得30Ｗ的平均功率，这在一般家用情况下已经足够，笔者曾用NE5532前级音调电路推动该集成功放，正如各类电子报刊评价那样获得极佳的效果，遗憾的是这样性格高的集成电路却很少见于市售的功放和多媒体有源音箱中，虽然其外表是如何的赏心悦目和精致漂亮，但是打开外壳，却很难发现它的芳影，而是生产厂家为了节省那几元钱的成本，大都采用诸如2030或其它名不见经传的廉价电路，由于和TDA2030的封装完全一样，可以直接的代替它，可以获得立竿见影的效果，但是必须是正品。以下是应用电原理图，只画出一个声道，





JP1为音频输入端，在这里省去耦合电容，因为考虑到现在的音源CD ，VCD ，DVD，TURN，电脑声卡等，基本上输出级都有隔直电容，U2 和前面的阻容元件组成反馈式音调电路，，U1为前级线性放大部分，设为2倍的放大倍数。可根据实际情况来改变它的增益大小，R18、C13、C14为电源隔离滤波部分，以减少两级的相互串绕，DW1，DW2为稳压管，如果电源变器为双12V ，则可以省去它，

后级功放部分：
         在以往电子报刊中常介绍给功放集成电路取消负反馈电容，再加上一个由运算放大器构成的直流伺服电路，使其变成一个纯直流功放电路，事实对LM1875,还有LM3886等,根本不需多此一举,直接取消该电容即可,用数字万用表实际测量输出端,发现它的零点偏移很少,只有几毫伏左右,本人用这样的电路多年还没有烧坏集成块和扬声器的事件发生,况且该集成电路具有过热过流短路保护功能, 　　该电路中取消了负反馈电路中下面的负反馈电容，变成了纯直流放大电路，大大地拓宽了频率响应，事实证明，只要前级音频输入电容选好，一般用ＣＢＢ　１Ｕ，或者用别的发烧品牌如ＷＩＭＡ，等，后级电位就很稳定，不能用一般的电解电容，因为那样有可能有小电流通过，通过放大后造成后级的不稳定，你可以通过对比试听出取消前后的音质绝然不同的效果，特别是高频和低音的拓宽，该电路取消了一般采用运放做伺服电路，使制作变得容易。
　　另外该电路还采用电流负反馈电路，该电路也是近年来报刊推荐较多的电路，电压负反馈电路相比，其增益随着未级输出电流的增大而增大，这样能使低频重放力度增强，需要指出的是，采用该电路时，电源的功率储备要有余量，建议用150W的环变。否则不但达不到预期效果，反而使失真加大，如果你的电源变压器功率不大，建议你用传统的电压负反馈方式。

　　下面是采用两个ＬＭ１８７５Ｔ和两个ＳＩＧ公司的ＮＥ５５３２（大S）做前级音调的前后级功放板图片。一个运放担任负反馈音调，另一个为线性缓冲放大，EDAPCB/PCBjishu/" target="_blank" class="infotextkey">PCB设计时为前后级接地分开走线，一点接地，以更好的发挥集成电路的优良性能，其中包括电源整流，连线接座，只要接入变压器电源线，即可通电工作。
