无线USB声卡
[12-23 01:40:16] 来源:http://www.88dzw.com 电子制作 阅读:8865次
文章摘要: 摘 要:多媒体技术和通信技术的结合越来越紧密,这一款无线USB声卡就是一个综合性的系统。它主要由三部分组成:USB声卡,立体声调频发射模块,频率显示控制。其中频率显示控制由单片机来实现。只要通过USB接口和电脑连接,电脑的声音便会通过该系统变换成调频电波发射出去,可用收音机接收,发射频率可通过单片机系统进行调节并显示出来。 关键词:USB声卡;立体声调频发射;单片机系统 1.硬件电路图 2.电路工作原理 电路主要由三部分组成:USB声卡,立体声调频发射模块,频率显示控制。 USB 声卡和电脑连接后,会输出立体声音频信号,音频信号传送至调频发射模块,经过处理后,变换
无线USB声卡,标签:电子制作网,http://www.88dzw.com
摘 要:多媒体技术和通信技术的结合越来越紧密,这一款无线USB声卡就是一个综合性的系统。它主要由三部分组成:USB声卡,立体声调频发射模块,频率显示控制。其中频率显示控制由单片机来实现。只要通过USB接口和电脑连接,电脑的声音便会通过该系统变换成调频电波发射出去,可用收音机接收,发射频率可通过单片机系统进行调节并显示出来。
关键词:USB声卡;立体声调频发射;单片机系统
1.硬件电路图
2.电路工作原理
电路主要由三部分组成:USB声卡,立体声调频发射模块,频率显示控制。 USB 声卡和电脑连接后,会输出立体声音频信号,音频信号传送至调频发射模块,经过处理后,变换成调频电波发射出去。同时,由单片机组成的系统会控制调频发射模块的 D0—D3 四个引脚的高低电平,从而控制发射频率,单片机也会把发射频率用数码管显示出来。原理框架图如下:

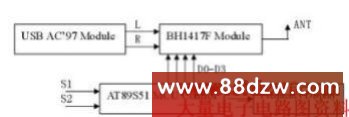

原理框架图
频率显示采用 4 位数码管。开关 S1 为复位键,S2 为频率步进键,每跳动一下为0.2MHz,具体的频点见下表。
3.软件设计部分
软件部分主要是指单片机控制频率和显示频率那一部分。下面是代码设计的框架图:

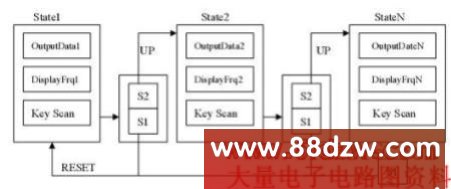

代码设计框架图

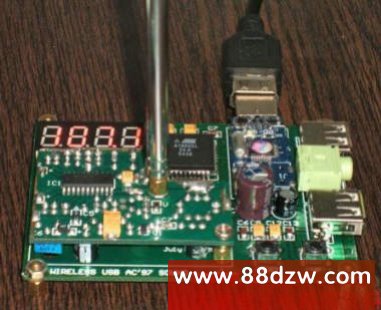

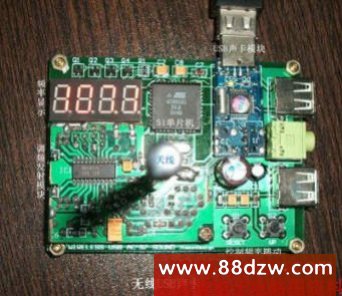

4.实物图
