        调变度舆频率的调整
      使用FM调谐器接收，觉得调变度不适当时，可以调整低频率放大用晶体管Tr1的集极电阻Rco声音太小，调变度不足时，可以将Rc值增大，声音过大失真，调变度太大时，可以将Rc值减小。
      如果所传送的频率与使用地区的FM广播电台频率有重叠现象时，可以将无线麦克风的振荡频率偏离些。
      图13所示的为加在可变电容二极管上的电压与振荡频率的关系。振荡频率由发光二极管的顺方向电压1.8V决定，振荡频率约为85.1MHz。

图13 可变电容二极管的电压与振荡频率
(将12MHz的陶磁振荡器7倍频成为84MHz，由于此一元件的电感量领域很宽，振荡频率约在85MHz附近。)

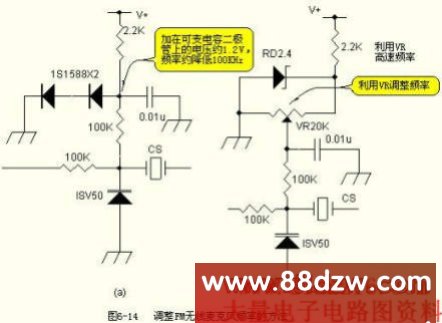

      如果要改变振荡频率，可以如图14所示，将发光二极管取下，利用切换二极管的顺方向电压。
      例如，使用2个切换用二极管(Switching diode)1S1588串联，其顺方向电压约为1.2V，便可以使其振荡频率成为85.0MHz(参照图13)，此变更前低了100kHz。以避免与FM广播电台重叠。
      如果需要再做细微调整时，可以如图(b)所示，利用VR调整。


(无线麦克风的振荡频率与使用地区的广播电台有重叠现象时，可以改变可变电容二极管的电压，以使频率偏离。)

        所制作的FM无线麦克风的特性

        ▲经过时间：频率变动特性

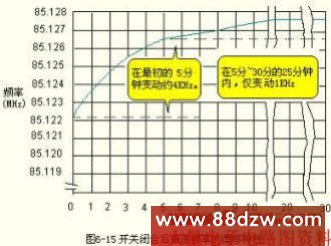

      图l5所示的为将电源ON后，随着时间的经过，测试其频率变动的情形。


(电源ON后，经过5分钟，频率约变动4kHz。但是规格为±75kHz以内，没有什么问题。)

      在将电源SW ON后5分钟，振荡频率会增高约4KHz。可是，在5分钟至30分钟之间，则仅变化约lKHz，此仍然符合实用性。

        ▲电源电压：频率变动特性

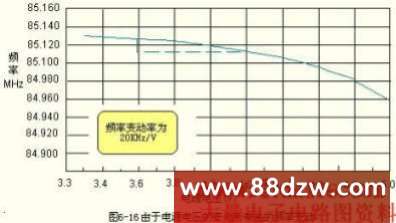

        图16所示的为电源电压变化时，频率变化的情形。振荡频率在电源电压为3.6V时为85.125MHz，在4.1V时为85.11MHz。也即是，由电源电压所产生的频率变动率为20KHz/1V。


(此所使用的镍镉电池的电压变动不会超过1V，因此，不必担心频率变动的问题。)

        设计规格要求的频率漂移为20KHz，但是，只要将电源电压的变动抑制在±0.5V以内，便没有什么问题。
      如此所制作的FM无线麦克风的通话距离虽然可以达到20～30m，但是，由于电路的误差，并不能达到此一距离。
      如果要再延伸通话距离时，可以在FM调谐器前追加第2章2-2所制作的[使用FET的高频率放大器]。
