一、概述、特点
    7135是采用CMOS工艺制作的单片4 1/2位A/D转换器，只要附加译码器，数码显示器，驱动器及电阻电容等元件，就可组成一个满量程为2V的数字电压表。
    7135主要特点如下：
    1  在每次A/D转换前，内部电路都自动进行调零操作。
    2  在±2000字（2V满量程）范围内，保证转换精度±1字。
    3  具有自动极性转换功能。
    4  输出电流典型值1PA。
    5  所有输出端和TTL电路相容。
    6  有过量程（OR)和欠量程（UR)标志信号输出，可用作自动量程转换的控制信号。
    7  输出为动态扫描BCD码。
    8  对外提供六个输入,输出控制信号(R/H,BUSH,ST,POL,OR,UR),因此除用于数字电压表外,还能与异步接收 /发送器,微处理器或其它控制电路连接使用。

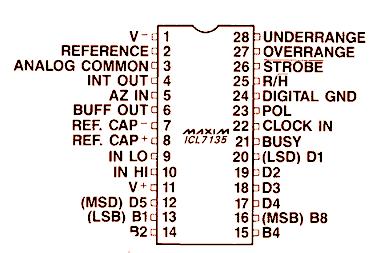

    9  采用28外引线双列直插式封装，外引线功能端排列如图所示。


     各外引线功能端文字符号说明如下：
     V- ——负电源端，
     REFERENCE —外接基准电压输入端，
     ANALOG COMMON——模拟地，
     INT——积分器输出，外接积分电容（Cint)端，
     AZ——外接调零电容（Caz)端，
     BUFF——缓冲器输出，外接积分电阻（Rint)端，
     Rr+、Rr-——外接基准电压电容（Cr)端，
     INLO、INHI——被测电压（低、高）输入端，
     V+——正电源端，
     D5、D4、D3、D2、D1——位扫描选通信号输出端，其中D5（MSD）对应万位数选通，其余依次为D4、D3、D2、D1（LSD，个位），
     B8、B4、B2、B1——BCD码输出端，采用动态扫描方式输出，
     BUST——指示积分器处于积分状态的标志信号输出端，
     CLK——时钟信号输入端，
     DGNG——数字电路接地端，
     R/H——转换/保持控制信号输入端，
     ST——选通信号输出端，主要用作外部寄存器存放转换结果的选通控制信号，
     OR——过量程信号输出端，
     UR——欠量程信号输出端。
    在电路内部，CLK和R/H两个输入端上分别设置了非门和场效应管的输入电路，以保证该两端在悬空时为高电平。

   V+ = +5V，V- =-5V，TA=25℃，时钟频率为120KHz时，每秒可转换3次。
  功耗：1000mW（MAX）；电源电压：V+：+6V（MAX）；V-：-6V（MAX）

二、7135数字部分

   数字部分主要由计数器、锁存器、多路开关及控制逻辑电路等组成。7135一次A/D转换周期分为四个阶段：1、自动调零（AZ）；2、被测电压积分（INT）；3、基准电压反积分（DE）；4、积分回零（ZI）。具体内部转换过程这里不做祥解，主要介绍引脚的使用。

   1、R/H（25脚）
     当R/H=“1”（该端悬空时为“1”）时，7135处于连续转换状态，每40002个时钟周期完成一次A/D转换。若R/H由“1”变“0”，则 7135在完成本次A/D转换后进入保持状态，此时输出为最后一次转换结果，不受输入电压变化的影响。因此利用R/H端的功能可以使数据有保持功能。若把 R/H端用作启动功能时，只要在该端输入一个正脉冲（宽度》300NS），转换器就从AZ阶段开始进行A/D转换。注意：第一次转换周期中的AZ阶段时间为9001-10001个时钟脉冲，这是由于启动脉冲和内部计数器状态不同步造成的。
