         可能会有机友问，为什么要用三极管代MAX232集成电路制作6688的数据线，其实是酱紫滴....听我慢慢道来...

　　我路过柳州时，还没到上车时间，就在二手手机市场到处看看，没想到会发现心爱的小8，配件只有原装540MA电池和原装32M卡，外壳有点旧，硬件20软件10。外壳应该没有开过。试过功能正常，MMC卡也是好的。最后杀价180米拿下。然后回到贵港....没想到贵港买不到数据线。晕，没有数据线怎么升级？小8不升级还有什么意思....上网找来小8数据线的电路图。打算自己制作一条数据线。马上跑去电子市场买零件，可是却找不到MAX232这个集成块....晕～～

　　凭着自己玩电络铁也有N年之久了，怎么说也不能放弃。再次上网查MAX232的内部电路，终于明白它的工作原理，于是用两个三极管代MAX232，完成了数据线的制作。制作成本比用MAX232还低....

　　好了，现在给出MAX232的内部电路和我用三极管做的6688数据线电路图，给一些和我一样在边远山区买不到数据线，又买不到MAX232的机油参考～

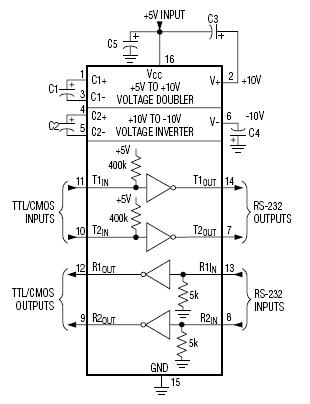

    上面这张就是MAX232的内部电路图

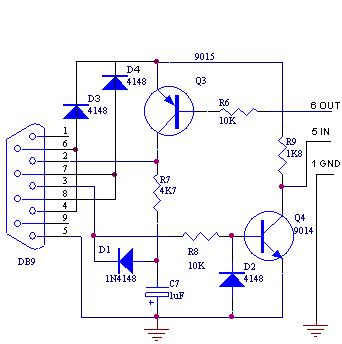

    下面是我制作的用三极管代MAX232的6688数据线电路图，C7电容产生负压：
