几种微型电机驱动电路分析,标签：电子制作网,http://www.88dzw.com

       但为了保证对NPN管的足够的驱动，P1.3和P2.2必须加上拉电阻，如图所示。图中，R2、R5、R6都不可少。所以这种电路的元件用量比较大。

       还有，R5应该比R6大几倍，比如10倍，这样，当Q1导通时，P1.3处的电压可以分得较大，不致于使Q2导通。如果R5太小或为0，则当Q1导通时，由于P1.3处的压降只有0.7V左右，将使Q2也导通。

经过试验，R2、R6、R3、R4可取510Ω，R5取5.1kΩ。这种值下各处的电压如下（R1为20欧）：

       U1：4.04
       U2：2.99
       U3：3.87
       U4：4.00
       U5：0.06
       U7：0.79

 电路四：

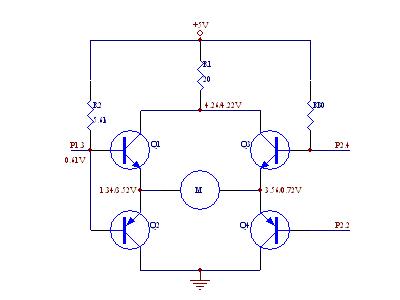

这个电路由电路一改造而来，如下图5，图中标有各点实测电压值：



图5

       此图中基极的限流电阻都去掉了，因为作者设计的电路对元件要求要少。从电路上分析，不要没什么关系，有R1起着总的限流作用，而且引脚内部有上拉电阻，这样保证电路不会通过太大的电流。

       这个电路可以使电机运行。

       但在R2的选择上，比较讲究，因为R2的上拉作用不但对Q1有影响，而且对Q2的导通也有影响。如果R2选的过小，则虽然对Q1的导通有利，但对Q2的导通却起到抵制作用，因为R2越小，上拉作用越强，Q2的导通是要P1.3电位越低越好，所以这是矛盾的。也就是说，Q1的导通条件和Q2的导通条件是矛盾的。

       经实验，R2取5.1k欧比较合适。由此可见，这个电路虽然很省元件和CPU引脚，但驱动能力有个最大限，即Q1和Q2的驱动相互制约下，只能取个二者都差不多的折中方案。否则如果一个放大倍数大，则另一个则会变小。

       总结：以上电路各有利弊，要视应用场合选用。
