无线电发烧友提供的DIY方案--为车台电源发愁的朋友支个招儿。
车台放在家中使用,最先遇到的就是电源问题,市场上好的通信电源要几百元,不如自己diy一个。朋友们差不多都有过升级计算机的经历吧?淘汰下来的电源,稍微改造一下,用来给车台供电,效果不错。

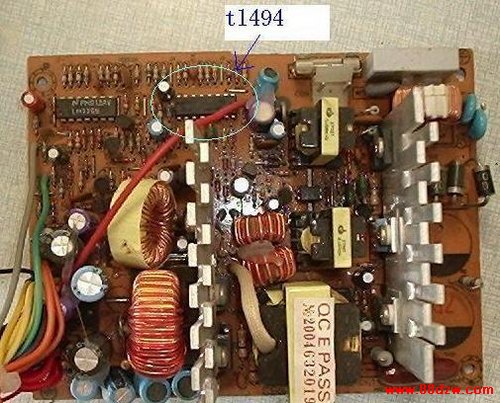

用TL494块的长城ATX250W电源进行改装,这块板上,TL494 2脚是基准电压脚,1脚为取样电压脚,1脚作用是将+5V通过两个电阻分压取样,输入TL494与1脚的基准电压比较,控制输出脉宽,从而控制输出电压。
知道原理,改起来很简单。初次动手改的时候走了点弯路,试图改2脚的基准电压,调来调去输出只有零点几伏的变化(其实是分析错了电路,以为2脚为取样点)。后改在1脚对地接一40K的可调电阻,改变取样电压值,12V输出随之改变,13.8V时此电阻值为20K,用一20K电阻代换,装壳,改造完成。
如果能找到长城250W电源,一个不到一分钱的20K电阻就能把它改成通信电源,DIY乐趣无穷,这个电源经试验,负载电流8A时可长时间稳定工作。

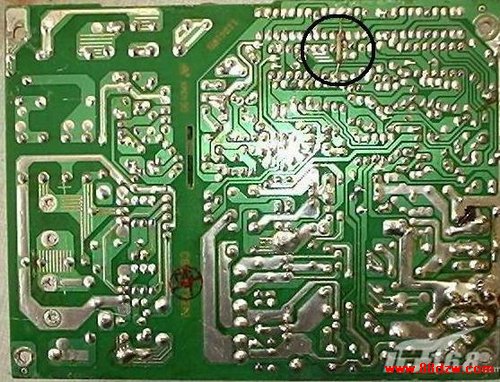

下图中细黑圈内为原分压电阻,粗黑圈内为后加的电阻。
修改部位
改装的是长城250w电源,此电源测试时挂了两个汽车大灯,十三点几伏电压、电流大致10A,煲了2.5小时,电压无变化,温升可以忽略不计。
