简易两路音频混合器

文章摘要： 在制作一些磁带录音或广播节目时，需要一些配音和背景音乐混合，这里介绍一个简易的两路音频混合器（见图1）的制作，供大家参考。 电路原理：VR1、VR2用来控制输入1和输入2的信号强度。VR3调节两个输入声道的平衡。VR4为输出信号调节，可以不用。混合三极管选择时应考虑低噪声和一定的放大倍数。图中三极管可用2N3563替代。输入信号可以是话筒或其它音频信号源。开始使用时，建议将VR1、VR2置于最大位置，然后根据需要慢慢调节每路信号。

简易两路音频混合器,标签：电子制作网,http://www.88dzw.com

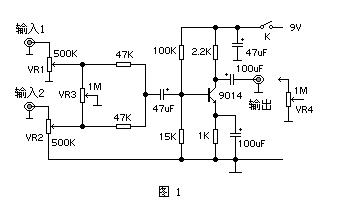

     在制作一些磁带录音或广播节目时，需要一些配音和背景音乐混合，这里介绍一个简易的两路音频混合器（见图1）的制作，供大家参考。

       电路原理：VR1、VR2用来控制输入1和输入2的信号强度。VR3调节两个输入声道的平衡。VR4为输出信号调节，可以不用。混合三极管选择时应考虑低噪声和一定的放大倍数。图中三极管可用2N3563替代。输入信号可以是话筒或其它音频信号源。开始使用时，建议将VR1、VR2置于最大位置，然后根据需要慢慢调节每路信号。
