  电烙铁是大家常用的焊接工具,普通电烙铁在加电闲置不用时容易烧死烙铁头,并且由于不具备温度调节功能,使用不便.带温度调节功能的电烙铁又价格不菲.为此,自己DIY一个简易调温烙铁架,经过几年的使用,感觉非常方便.现介绍给大家,希望大家喜欢.

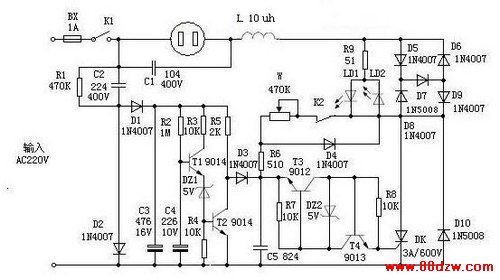

  电路简介如下:
  调温电路由DK,D10及由T3,T4组成的触发电路构成.K2是一个与烙铁架联动的微动开关,当烙铁搁置在烙铁架上,微动开关常闭触电断开触发电路,由D10半波整流向烙铁供电.烙铁使用时,K2闭合,调节电位器(W)即可调节烙铁的工作温度.
  T1,T2构成快速加热电路,当烙铁处于冷态时,打开电源开关(K1),T1,T2截止,交流电经C2降压再经D1,D2构成的半波整流后的直流电经 R5,D3向主电路提供触发电流,电路向烙铁全压供电,快速加热.大约经过100-150秒后,(C4两端电压升高到6V左右),此时已烙铁达到工作温度,T1,T2导通,快速加热完毕.
  D5-D9及LD1,LD2组成指示电路.LD1是调温指示,亮度变化指示加热电流的大小,LD2是烙铁工作指示,只要烙铁工作LD2长亮.
