高精度电压监视器
[09-13 21:16:03] 来源:http://www.88dzw.com 电子制作 阅读:8801次

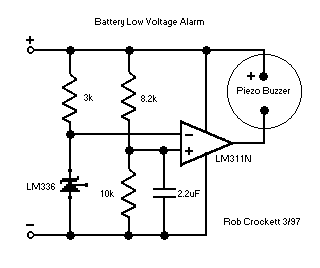

文章摘要: 这里介绍的电路主要用于监视用电池供电的设备的电压情况。如航模中,预警电池使用情况,使操作者有时间控制飞机状态,以保证飞机模型能顺利回航。它的电路见下图。图示电路在电压低于4.5V时,开始报警。LM336的上端提供2.5V的参考电压。LM311N为电压比较器。为适应不同电压的监视,可以通过调整8.2k和10k电阻的比值来设置不同的报警电压。
高精度电压监视器,标签:电子制作网,http://www.88dzw.com 这里介绍的电路主要用于监视用电池供电的设备的电压情况。如航模中,预警电池使用情况,使操作者有时间控制飞机状态,以保证飞机模型能顺利回航。它的电路见下图。图示电路在电压低于4.5V时,开始报警。LM336的上端提供2.5V的参考电压。LM311N为电压比较器。为适应不同电压的监视,可以通过调整8.2k和10k电阻的比值来设置不同的报警电压。
