FM频率调制/解调电路的设计和制作
[09-13 21:16:12] 来源:http://www.88dzw.com 电子制作 阅读:8556次
文章摘要: 所制作的无线电麦克风的概要 图5所示的为此次所制作的无线电麦克风的方块图,表1所示的为FM无线麦克风的设计规格。接收机为可以使用FM调谐器,因此,其接收频率为在76MHz~90MHz之间。表1 待制作的无线麦克风的电气指标规格(可以使用一般的FM收音机接收,但是,为了避免违反无线电波法,其使用范围只在室内使用。其特征为频率变动小。) 传送频率 FM传送频带 76MHz~90MHz电波型式 FM可能的传输距离 20m频率偏移
FM频率调制/解调电路的设计和制作,标签:电子制作网,http://www.88dzw.com 所制作的无线电麦克风的概要

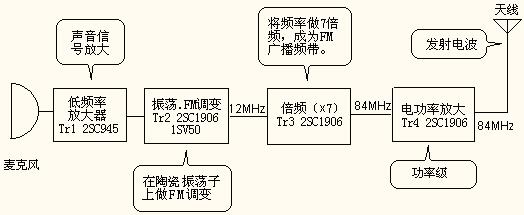

图5所示的为此次所制作的无线电麦克风的方块图,表1所示的为FM无线麦克风的设计规格。接收机为可以使用FM调谐器,因此,其接收频率为在76MHz~90MHz之间。
表1 待制作的无线麦克风的电气指标规格
(可以使用一般的FM收音机接收,但是,为了避免违反无线电波法,其使用范围只在室内使用。其特征为频率变动小。)
传送频率 FM传送频带 76MHz~90MHz
电波型式 FM
可能的传输距离 20m
频率偏移 ±75kHz
电源电压 DC306V~6V 电池内藏
频率漂移 ±20KHz以内
图5 FM无线麦克风的方块图
(由于陶瓷振荡器的种类较少,在此使用较容易取得的12MHz,因此,需要使用7倍频电路。)
为了避免违反电波法,此次所制作的通话传送距离最长为20m,其频率偏移(由于频率调变所产生的频率变化宽幅)与FM广播台同样是±75kHz。
电源为使用镍镉电池或一般的干电池(3个或4个),工作原理电压范围约为3.6V~6V。考虑到FM调谐器的选择性,在此设定频率变动为±20kHz以内。
利用振荡电路做频率调变

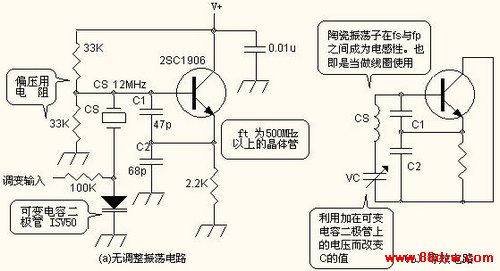

图6所示的为可以形成频率调变的振荡电路的构成。此一振荡电路的基本为如图(a)所示,此为第3章3-4节所示的无调整振荡电路。
在此使用陶瓷振荡器CSA12.0MX(村田制作所)串联可变电容二极管1SV50,直接将调变信号加在此,可以改变可变电容二极管的静电电容量,达到FM调变的目的。
为了易于了解频率调变的工作原理,将无调整振荡电路用图(b)的等效电路表示。
图6 频率调变电路的构成
(为了能使电路容易起振,使用fT较高的晶体管。利用可变电容二极管,直接构成FM调变电路。)
陶瓷振荡器为在电感性的领域工作原理,因此,振荡电路可以视为线圈(电感)工作原理。
虽然串联有可变电容二极管的静电电容,但是,由于陶瓷振荡器的电感量很大,因此,陶瓷振荡器与可变电容二极管的全体还是以线圈形态(电感)工作原理。
但是,此一线圈的电感量会因为可变电容二极管的静电容量而变化,因此,改变加在可变电容二极上的电压,也可以改变振荡频率。
但是,即使陶瓷振荡器的振璗频率再高,也不会高于30MHz,无法直接振荡为FM广播频带的76MHz~90MHz。在此为在12MHz振荡,再7倍频成为84MHz。
在无调整振荡电路的输出并没有连接谐振电路,因此,无调整振荡电路的输出波形不会成为漂亮的波形,而是包含有高谐波成分的失真波形。但是,由于使用其7倍的高频率,因此,其波形稍有失真也不会有太大影响。
